帶你認識和了解分析業務模型-UML類圖
2020-08-07
收藏

今天小編帶大家來認識和了解一下類圖。類圖的語法相對簡單，大家可能用兩三天時間就能掌握，可是要真正熟練應用卻要花上很長時間。小編特意整了了：帶你認識和了解分析業務模型-UML類圖這篇文章，希望對大家有所幫助。

一、首先來了解什么是類圖

類圖Class Diagram，可以說是用的最多的一種UML圖。類圖是鍛煉面向?qū)ο蠓治?OOA：Object-Oriented Analysis)和面向?qū)ο笤O(shè)計(OOD：Object-Oriented Design)思想的重要的工具，是業務結構建模的重要工具?？梢院?jiǎn)單概括為：采用面向?qū)ο蟮乃枷脒M(jìn)行需求分析，提取業務模型。

類圖可以幫助我們識別業務需求中的人、業務概念、物品和事件等，并理清他們之間的關系。需求中提到的各種業務概念、人物等，經過抽象后都可以視之為類。

二、類圖基本知識

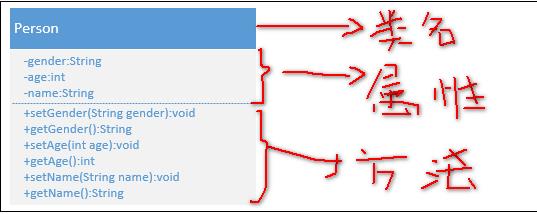

1.類圖組成

(1)類名：每個類都必須有一個名字，數據類型為字符串型。

(2)屬性：也就是類的性質，類的成員變量。每個類可以有多個屬性，或者也可以沒有屬性。

UML類圖中屬性的聲明格式為：可見性+名稱：類型

?          可見性：表示該屬性對于類外的元素來說是否可見，包括公有、私有(private)和受保護(protected)三種，在類圖中分別用+、—、#來表示。

(3) 方法：是類的行為方法，類任意一個實例化的對象都可以使用的行為方法。

UML類圖中操作方法的聲明格式為：可見性  名稱(參數列表) [ : 返回類型]

返回類型：是可選項，表示方法的返回值類型，依賴于具體的編程語言，可以是基本數據類型，也可以是用戶自定義類型，還可以是空類型，構造方法不返回值。

2.類之間的關系

表達類之間關系時，類只需要畫出名字就可以了，屬性和方法可以省略顯示。類之間的關系主要有以下4種

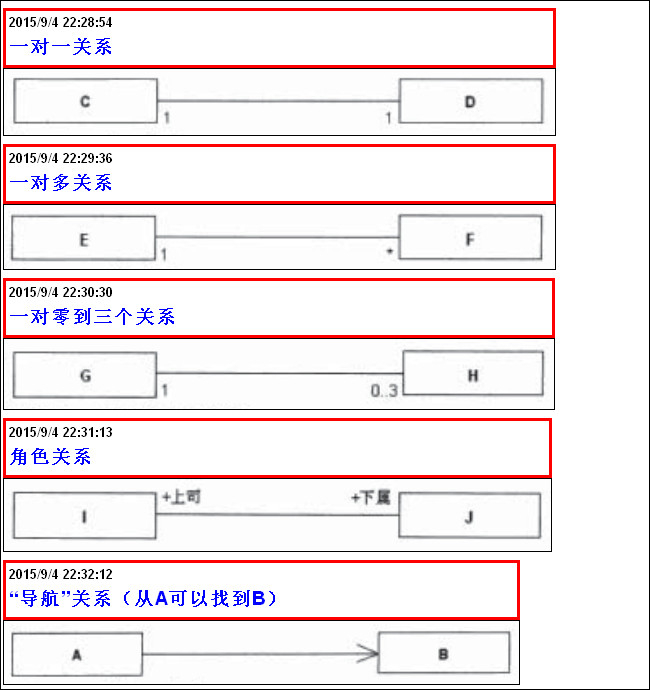

(1)直線關系

直線表示兩者間存在一種關聯關系，并可以在線的兩端標示出具體的關系。

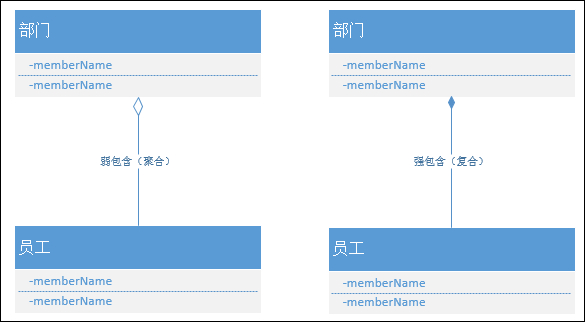

(2)包含關系

包含關系有空心菱形和實心菱形兩種方式，其中空心表示弱包含(標準UML：聚合關系A(chǔ)ggregation)，實心表示強包含(標準UML：組合關系Composition)。

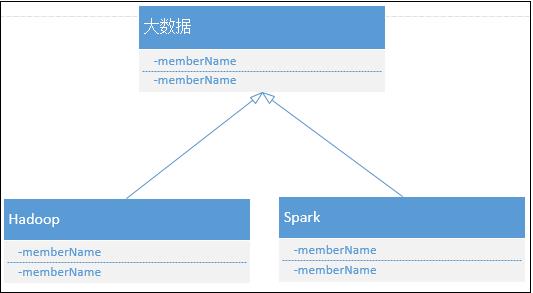

(3)繼承(泛化)關系

如圖所示，實心線加空心三角符號構成了繼承關系，其中空心三角符號所指的類是被依賴的類。Hadoop和Spark都繼承自大數據類。

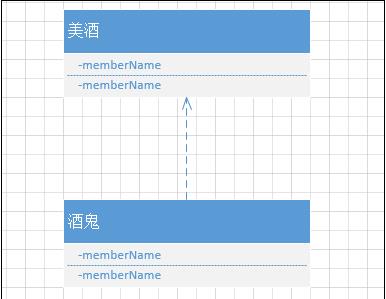

(4)依賴關系

如圖所示，虛線表示依賴關系，其中箭頭方向?yàn)楸灰蕾嚨念悺?
