首頁精彩閱讀Excel繪圖區分區設置不同背景色之條形圖
Excel繪圖區分區設置不同背景色之條形圖
2016-08-30
收藏

Excel繪圖區分區設置不同背景色之條形圖

Excel圖表中,如對繪圖區設置背景色,一般只能對整個繪圖區設置同一種顏色、圖案或圖片為背景。但有時希望能對不同的分區設置不同的顏色作為背景,這時可以采取其他輔助手段實現這一目標,包括添加輔助的柱形圖堆、積柱形圖、堆積條形圖,面積圖等等。這些方法的基本思路是一樣的,略舉幾例,可以自己試驗創造。本篇介紹使用條形圖,進行橫向分區設置繪圖區背景色。

如有下表:




表-1

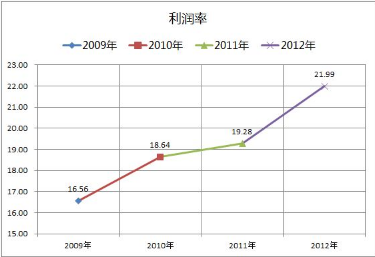

做成折線圖,調整坐標軸刻度后,如下所示:

圖-1

用輔助堆積條形圖橫向設置分區背景色:

準備橫向?qū)L圖區設置背景,在原數據表格中添加一輔助系列數據,如下圖所示(其中數據15只是為了不使原系列1的圖象與Y軸刻度不變,而且系列2圖象能顯示而定,其實可以隨意設置,不過為整齊劃分,各列數據應相等):




表-2

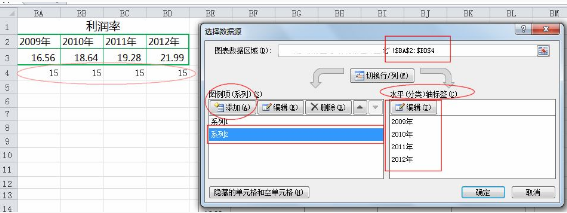

選中圖表,在右鍵菜單中選“選擇數據”(或在Excel界面上“圖表工具”-“設計”-“數據”-“選擇數據”),在“圖例項(系列)”中點擊“添加”,準備將上述輔助數據行作為一個系列添加到圖表中,將BA4:BD4添加為系列2,水平(分類)軸標簽選為BA2:BD2,如下圖所示:

圖-2

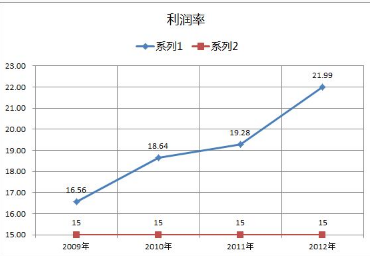

確定后,系列2也呈折線圖,如下圖所示:

圖-3

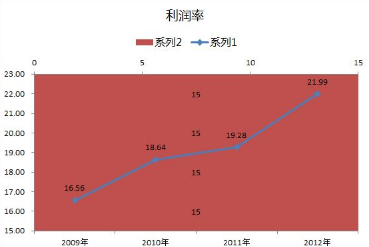

在圖表中選中系列2,在右鍵菜單上選“更改系列圖表類型”,將系列2圖表類型改變?yōu)槎逊e條形圖




圖-4

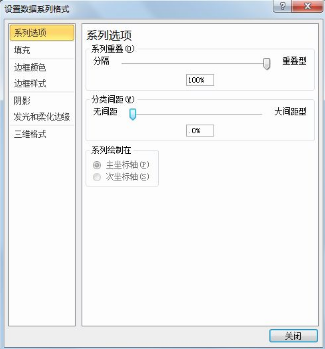

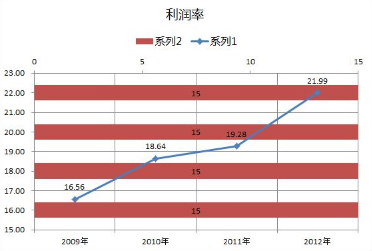

選中系列2的柱形,在“設置數據點格式”-“系列選項”中將“分類間距”滑動游標拖至為0,即無間距,如下圖所示:

圖-5

圖-6

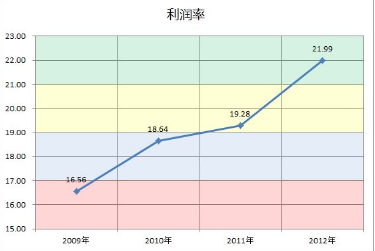

逐個選中系列2的各個數據點,單獨設置各個柱形的填充顏色,適當增加透明,將橫軸的次軸刻度設為0-15,然后刪除橫軸的次軸,再刪除系列2的數據標志,如下圖所示:

圖-7

上述方法是增加一行輔助系列數據,設置其為堆積條形圖,并使其分類之間間距為0。換言之,即以堆積條形圖的填充代之以背景色。這是一種替代方式,并非可以隨意自定義設置繪圖區背景色。這種方式的優點是設置比較方便,可以較快捷地達到分區的目的,其缺點是只能橫向分割,且顏色比較單調。

可以仿造逐個添加輔助數據,使用堆積柱形圖的方式,既可以體現橫向分區,也可以體現縱向分區,比較自由靈活多變。原則是一樣的,只是手法略有區別,在此不再贅述。
