Excel 繪圖區分區設置不同背景色之柱形圖
在Excel圖表中,如對繪圖區設置背景色,一般只能對整個繪圖區設置同一種顏色、圖案或圖片為背景。但有時希望能對不同的分區設置不同的顏色作為背景,這時可以采取其他輔助手段實現這一目標,包括添加輔助的柱形圖堆、積柱形圖、堆積條形圖,面積圖等等。這些方法的基本思路是一樣的,略舉幾例,可以自己試驗創造。本篇介紹使用柱形圖,進行橫向或縱向分區設置繪圖區背景色。
如有下表:
表-1
做成折線圖,調整坐標軸刻度后,如下所示:
圖-1
用輔助柱形圖縱向設置分區背景色:
先準備按年,對繪圖區設置顏色,由上圖得知本例Y軸最大刻度為23,在原數據表格中添加一輔助系列數據,如下圖所示:
表-2

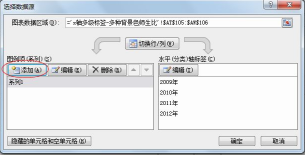

選中圖表,在右鍵菜單中選“選擇數據”(或在Excel界面上“圖表工具”-“設計”-“數據”-“選擇數據”),在“圖例項(系列)”中點擊“添加”,準備將上述輔助數據行作為一個系列添加到圖表中:
圖-2

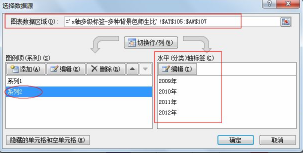

將AT107:AW107添加為系列2,水平(分類)軸標簽選為AT105:AW105,如下圖所示:
圖-3
確定后,系列2也呈折線圖,如下圖所示:
圖-4
在圖表中選中系列2,在右鍵菜單上選“更改系列圖表類型”,將系列2圖表類型改變?yōu)橹螆D:
圖-5
選中系列2的柱形,在“設置數據點格式”-“系列選項”中將“分類間距”滑動游標拖至為0,即無間距,如下圖所示:
圖-6
逐個選中系列2的各個數據點,單獨設置各個柱形的填充顏色,適當增加透明,如下圖所示:
圖-7
上述方法是增加一行輔助系列數據,設置其為柱形圖,并使其分類之間間距為0。換言之,即以柱形的填充代之以背景色。這是一種替代方式,并非可以隨意自定義設置繪圖區背景色。這種方式的優點是設置比較方便,可以較快捷地達到分區的目的,其缺點是只能縱向分割,且顏色比較單調。
以輔助堆積柱形圖橫向分區設置繪圖區背景色
在上面的柱形圖方法中,各個分區是縱向設置顏色替代,如要橫向分區可以使用堆積柱形圖方式。
在上例表中,考慮到最大刻度是23,準備使用堆積柱形圖,于是設計一列系列數據,使其堆積總和為23。如欲橫向整齊地劃分,可同樣設置其他幾列,如下圖所示:
圖-8

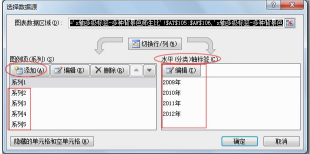

選中圖表,在右鍵菜單中選“選擇數據”(或在Excel界面上“圖表工具”-“設計”-“數據”-“選擇數據”),在“圖例項(系列)”中點擊“添加”,將上述輔助數據列AT108:AT111作為系列2添加到圖表中,同樣將輔助數據列AU108:AU111作為系列3、AV108:AV111作為系列4、AW108:AW111作為系列5,一個一個逐個添加進去(整個區域不能同時一起加入):
圖-9
如上圖所示,系列2-系列5的水平(分類)軸標簽也選為AT105:AW105,確定后,將Y軸刻度調整為0-23,如下圖所示:
圖-10
逐個選中后添加的系列數據,在右鍵菜單上選“更改系列圖表類型”,將其圖表類型改變?yōu)槎逊e柱形圖,如下圖所示:
圖-11
選中柱形,在“設置數據點格式”-“系列選項”中將“分類間距”滑動游標拖至為0,即無間距,如下圖所示:
圖-12

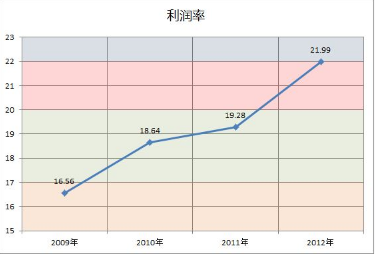

逐個選中堆積柱形的各個數據點,單獨設置各個柱形的填充顏色,并刪除圖例和堆積柱形圖的數據標志,為改善圖形位置視覺效果,適當增加透明,再將Y軸刻度設置為15-23,如下圖所示:
圖-13

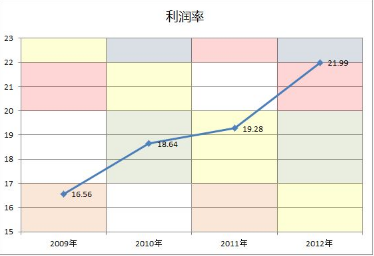

也可以隨意選中各個數據點,調整顏色,使之橫向與縱向區分都較為明顯,如下圖所示:
圖-14
上述方法是增加一系列輔助數據,設置其為堆積柱形圖,并使其分類之間間距為0,設置不同顏色,使之達到分割各個分區的目的。如適當調整后添加的輔助數據數值,其分割形式會更豐富。換言之,本例是以堆積柱形的填充代之以背景色,好處在于設置顏色的種類與區域比較多,既可以體現橫向分區,也可以體現縱向分區,比較自由靈活多變。不過要說清:這只是一種替代方式,并非可以隨意自定義設置繪圖區背景色。
