Excel史上最全的氣泡與方塊系列的圖表
2017-05-01
收藏

Excel史上最全的氣泡與方塊系列的圖表

這是Excel史上最全的氣泡與方塊系列的圖表，包括氣泡比較圖、方塊比較圖、百分比氣泡圖、百分比方塊圖和餅形氣泡圖共5種不同類型的圖表。

1. 氣泡比較圖

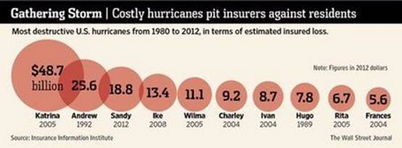

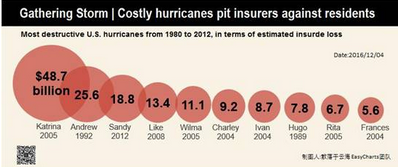

大家好，今天首先分享一則華爾街圖表，如圖：我們暫且稱作氣泡比較圖

原始圖表

仿制圖表

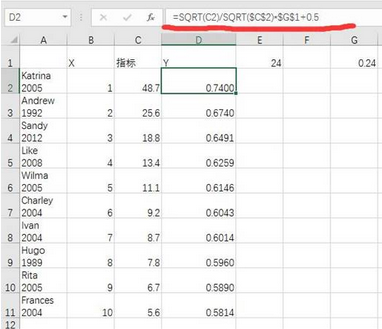

這則圖表本身不難，最大的難點就是底端對齊，就是每個氣泡的Y坐標用開平方根的辦法去尋找Y坐標數據的比例約束關系。函數表達式如圖：

2. 方塊比較圖

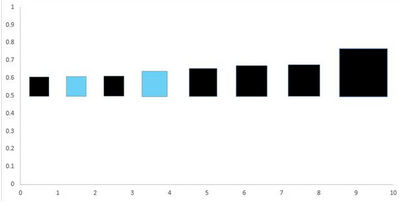

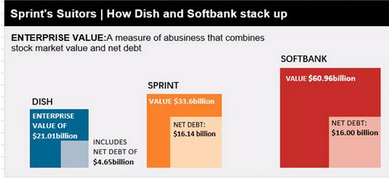

具體生成圖表怎么做就很簡單了，不再做具體介紹。稍微變通一下，我們還可以做如下的方塊面積圖。

只要用做好的形狀貼入進去就可以了。

大致效果如下：

3. 百分比方塊圖

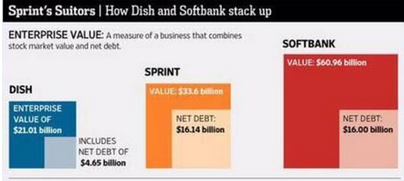

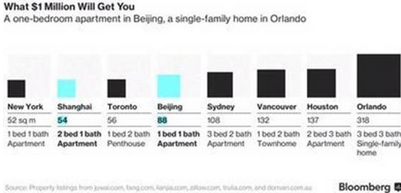

假如碰到這種雙方塊正方形的華爾街圖表，用氣泡貼入法就不能勝任了。可以考慮使用面積圖，這種圖我們可以稱作百分比氣方塊圖。如圖所示：

思路大致如下，由于是正方形，可以用 函數SQRT 對指標開平方根，正好對應方塊的兩條邊，然后面積圖的X軸使用時間序列刻度軸，由于時間刻度軸最小單位是1，所以開平方根的結果乘以100。

第1步：組織數據源時，大概有兩種思路，一種是兩組方塊的數據共用一條X軸時間刻度的構造辦法，另一種構造數據源的辦法，使兩組方塊圖的數據分別使用主副坐標軸，使兩組方塊在不同的X軸時間刻度上。

組織數據源基本是一道數學題目了，有點燒腦，希望童鞋們自己多想想啦！只用一條X軸坐標軸的數據構造如圖所示：

第2步：這里 插入0 的作用是使得面積圖斷開來，形成不同的方塊。我們就以構造兩條X軸時間序列的數據進行畫圖吧！先插入一組數據做一組方塊圖，如圖所示：

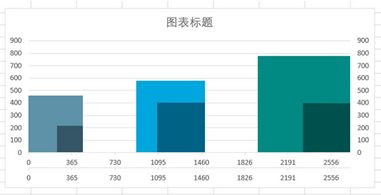

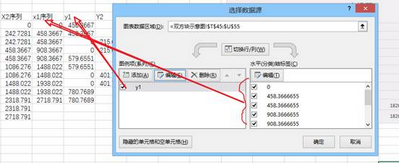

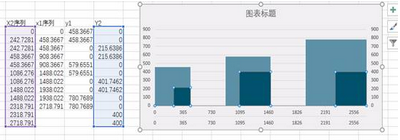

第3步：將X軸改為時間序列，依葫蘆畫瓢再插入另一組數據，啟動雙坐標軸，使兩組數據在不同的X軸。

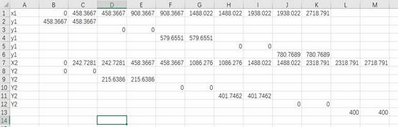

第4步：做到這一步大致成形，但是突然發現每個方塊是不能分開填色的，這樣又不得不對數據進行錯行。這時又有兩種思路進行錯行，構造兩條X時間刻度的數據源在錯行時顯得不夠直觀了， 每個Y1行都共用X1行的主X坐標軸，而每個Y2行共用X2的副X坐標軸，如圖：

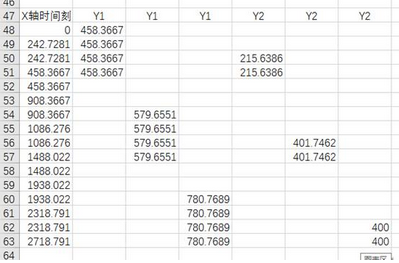

第5步：這時共用一條X軸時間序列的數據源反而更直觀，如圖所示：

有點燒腦了，不太好解釋，可能有些童鞋一時轉不彎來。

第6步：插入圖表立馬Excel就自動分開填色了，接下來就是美化工作，刪除不必要的元素，使用華爾街相同的顏色，仿制的效果還是比較完美。

4. 百分比氣泡圖

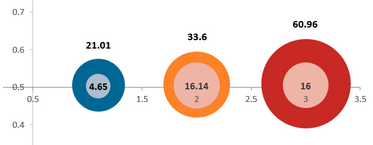

假如要把雙方塊圖改成雙圓底端對齊的圖表，那面積圖就不太勝任了。使用文中介紹的氣泡圖思路技巧就簡單不少。大致效果如下，這種圖我們可以稱作百分比氣泡圖。

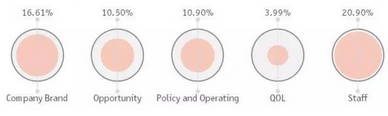

當然也可以通過計算數據，調整得到這種商業風格的百分比氣泡圖：

5. 餅形氣泡圖

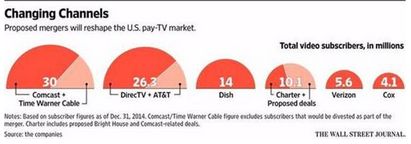

再談一下氣泡圖貼入法的妙用。原圖如下：

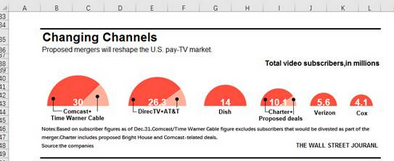

仿制圖如下：

這張華爾街半圓氣泡圖，本來很容易，每個氣泡面積的大小代表不同的指標，但是里面混合了半圓餅圖就有點難，采用貼入法就簡單了，缺點就是圖表不能隨著數據動起來。

第1步：我們先組織如下數據：

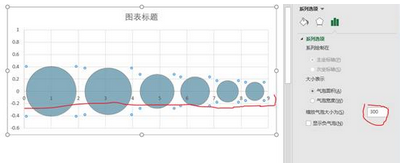

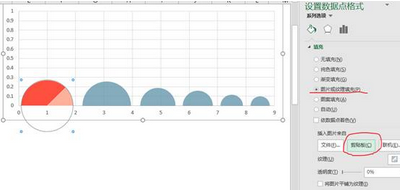

第2步：然后更改X軸標簽最大刻度為9，氣泡面積為300。

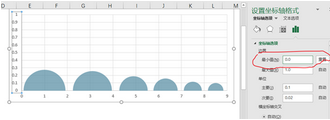

這里比較巧妙的就是把Y軸最小刻度改為0，這樣就將氣泡壓縮成半圓氣泡。

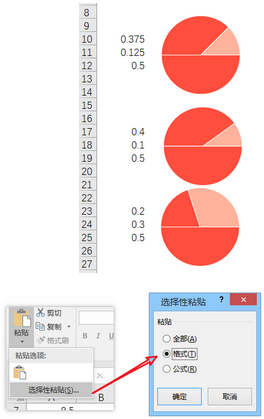

第3步：再做三個餅圖，只要做好一個，有個巧妙的辦法用格式復制，做出余下兩個，這樣省時間。

第4步：復制一下餅圖，從這里粘貼過去。

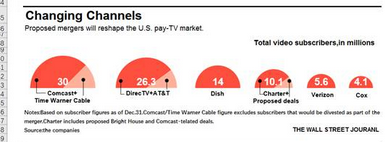

第5步：接下來就是美化工作了，再將圖表錨定在網格上，在單元格里做文字工作，最后效果如下：
