本期精編版嘉賓演講為北京市政交通一卡通公司數據運營總監張翔帶來的分享，看了他講的內容才知道，我們每天都在用的公交卡真是一種神奇的東西，以它為媒介積累了海量數據，從中能進行各種有趣而使用的挖掘?qū)嵺`。
北京市政交通一卡通公司數據運營總監張翔
各位嘉賓、各位朋友，大家上午好。我今天帶來的題目是北京市政交通IC卡數據在城市治理中的應用。
我主要講三個方面，首先是北京市政交通一卡通業務介紹。第二是數據現狀平臺功能，第三是城市治理中的應用實踐。
北京市政交通一卡通有限公司成立于2000年，在歷年的發展過程當中，我們漸漸擴展到四個領域，28個應用，典型的是城市交通。北京的公共交通基本上是全覆蓋的，市政服務方面我們覆蓋了像燃?xì)?、公園景點、公共電話、環保系統、學生卡、養老助殘卡、殘疾人一卡通。
這四大領域，28類的應用在一年發展過程中積累了海量的數據?，F(xiàn)在我們?cè)诠缓褪姓I(lǐng)域累計的可用數據是460億筆，每天還有3000萬筆左右的增量。
在上述數據基礎上，我們建立了和數據相關的三套體系，為政府提供服務。
第一套是具有鮮明一卡通特色的數據治理體系。第二套是我們數據挖掘分析和計算體系。第三套是我們應用和展示體系。

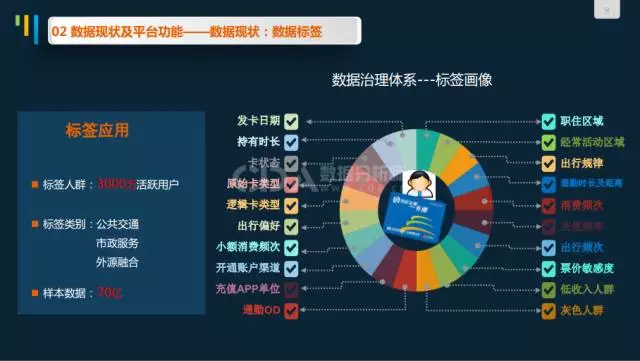

這是我們的數據治理體系的標簽畫像，中間是一張基本的IC卡，這是最基本的卡，我們還有很多擴展功能的卡。我們?cè)谧龅臅r(shí)候有30多個緯度，比如說這張卡發卡的標簽、持有時長的標簽，我們以某種方式先畫出來。

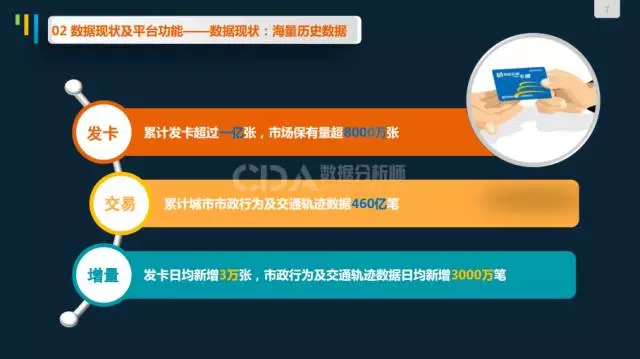

在卡片當中應用比較多的像通勤的OD、充值的次數、票價敏感度等等都是標簽。還有學生卡、老年人卡，我們單獨會有專項的標簽。目前我們發了1億張，保有量8000萬。但是正?；钴S在用的大概是3000萬張，我們經過一年的努力把3000萬市民的畫像基本上做全了，這也是為政府各項數據分析服務提供了基礎。
我們的標簽基本上分成三類，一類是公共交通類，一類是市政服務類，還有一類是外源融合類，包括天氣數據、商業化的數據等等。

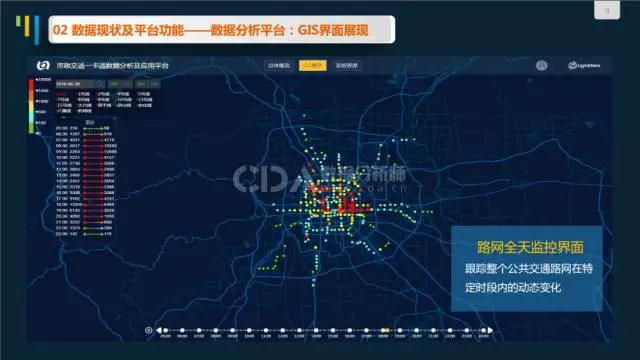

這一頁是我們典型可視化的的應用，這是路網全天監控的站點。通過全天24小時監控界面，可以跟蹤整個公共交通路網在特定時段的動態變化，我后面會有一段動畫演示。

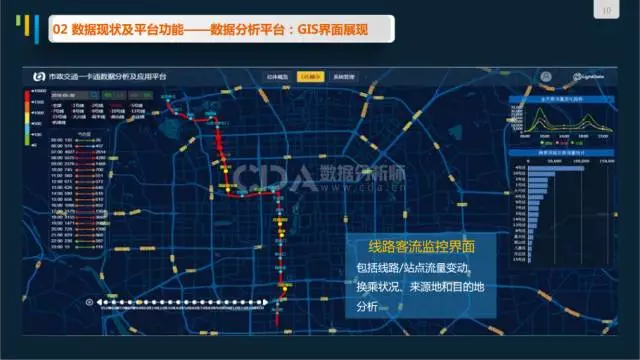

這一頁是我們的線路客流的監控界面，包括線路站點流量變動，右上角大家可以看到。還有換乘的狀況，來源地和目的地，它和所有線路之間的換乘狀況。一條線路上人從哪里來，可以從這張表客觀的體現。
再往后一張是特定區域的分析，一種緯度按照網格化管理，一種緯度是物理的管理，或者是按照商務區、居住區和學習區?，F(xiàn)在我體現的這張是中關村的昊海樓，因?yàn)殛缓乔耙欢卧谧龉δ苻D(zhuǎn)換，應市里面的要求我們做了詳細的特定分析。
從這張圖可以看出來，昊海樓中的工作人群（當然我們要限定了，它只限于公交方式的人群，私家車我沒有加進去），他的出行距離、上班的時間分布、使用的交通工具，以及換乘的方式和各個區域之間的方式，可以很典型的通過這張圖來實現。我們和國家發改委規劃院和北京規劃院有深入的合作，為他們的規劃提供了支持，用他們的術語叫數據驅動規劃。

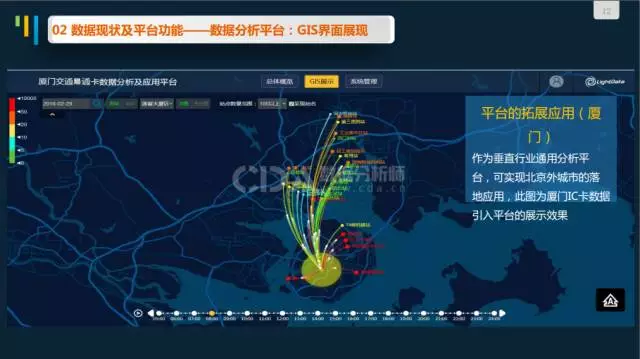

這張是廈門的支柱平衡分析，因?yàn)槲覀冞@個平臺是垂直的通用分析平臺，IC卡數據只要接進去，各種功能都可以體現出來。國家發改委覺得我們整個平臺具有推廣價值，所以當時建議把廈門的數據接進來。廈門是島狀結構，這個是廈門島外各個重點站點之間的往來關系。
前面我簡單介紹了企業情況，以及我們的數據和數據平臺的情況。下面我分四個方面介紹一下北京一卡通的數據，我把一年來做的各種案例梳理了一下，主要分為四類，一是政策效果評估，二是城市規劃支撐，三是特定人群的分析以及服務，四是公共交通的優化。

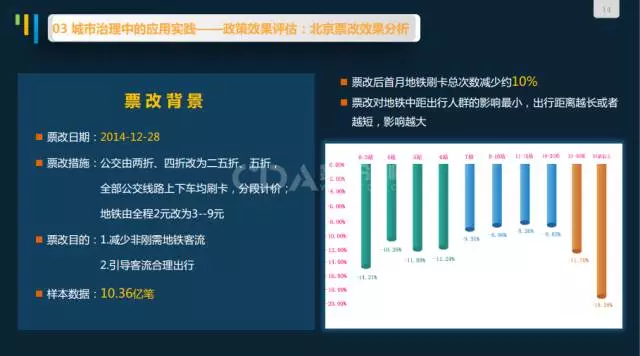

第一個案例是北京的重大政策的評估。評估分為事前、事中和事后，北京在2014年做了一次票改，減少非剛需的地鐵客流，引導客流的合理出行。我們?nèi)×似备那昂蟾饕粋€(gè)月的10億條數據，我們?cè)趪鴥?nèi)外交流的時候，很多專家告訴我們，至少這是國內第一份基于全口徑的分析。票改后第一個月地鐵刷卡次數減少了10%，從結果上來看，基本上達到了市政府票改的目的。
從結構上來看，右邊這張表有兩個緯度，一個是地鐵減少，一個是公交增加，是指這一個人在這一個月里面乘坐公交和地鐵的方式和次數的變化。
從這個圖可以看出來，整個票改對北京人群出行影響有149萬，同時一個月超過十次的我們稱他改變了出行結構，我們把地鐵轉化為公交的定為票價敏感人群。這20萬人群是下一步票改需要重點考慮的人群。
第二個案例選擇的是2015年北京的大閱兵，閱兵的過程當中采取了交通限行措施，我們研究了單雙號限行對整個北京區域內公交的影響。我們從右邊可以看出來結果，限行期間和限行前，整個公共交通的出行增量增長了7%，其中公交增加了10%，并且早高峰提前了十分鐘，地鐵略降了2%。

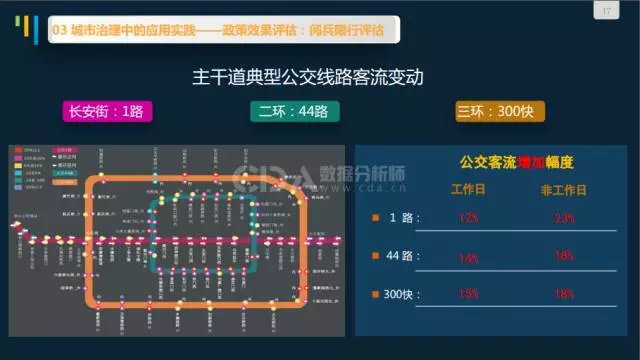

我們選了北京三條典型的公交線路，分別是長安街的1路和二環的44路和三環的300快。站點的顏色代表前后變動的比率大小，通過右邊這張表可以看出來，我們看到前面這張圖整體的公交增量是10%。但是典型線路增量會高于普通線路，同時，從右邊可以看出來非工作日它的增量反而更大，那么下一步我們做相關政策安排的時候可能要多做一些典型線路的車輛頻次和密度。
因?yàn)檫@次是限行，主要是想讓私家車出行轉成公交方式出行。所以我們重點研究了一下有車族轉至公交的情況。從上面的圖可以看出來，前兩周一次都沒有坐過公交系統的，在限行期間內坐了兩次或者兩次以上的有329萬人。在限行期間乘坐公共交通八次以上的有94萬人，從效果來看達到了政策設計的目的。
現在政府非常推崇綠色出行，就是自行車。當然這個里面是直觀的體現，從總?cè)巳荷峡丛黾恿?0%，每一個使用的頻次都有相應的增加。

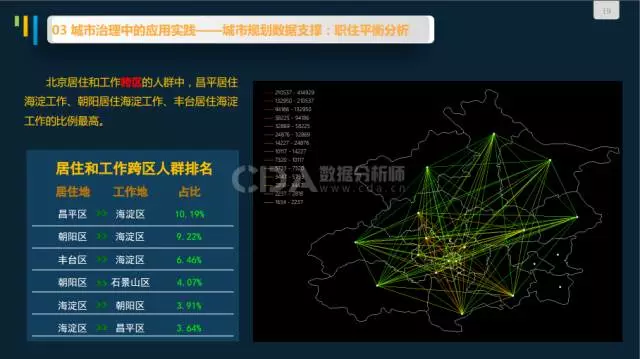

剛才是關于城市重大政策的事前、事中、事后的案例。因?yàn)楸本﹨^(qū)域非常大，各個區之間跨區的工作現象非常多，這里面我們和國家發改委一起合作，做了北京區域內的跨區工作的分布。
我們從右邊的圖可以看出來，顏色越深代表跨區之間人的流量越大。在北京居住和工作跨區工作中，昌平居住在海淀工作，朝陽居住在海淀工作，豐臺居住在海淀工作的比例最高。這個說明在海淀它能提供的工作崗位相對是比較多的。

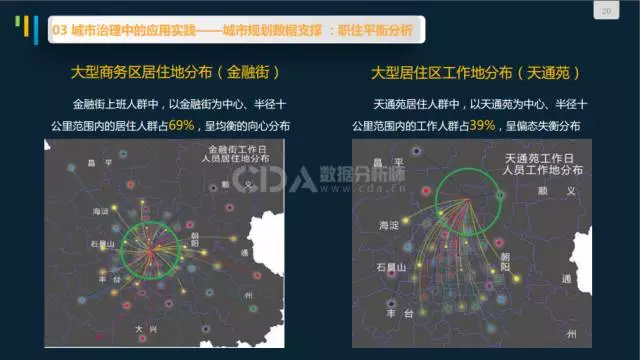

我們?cè)購木唧w某一個區域職住平衡分析來看，大家從我畫的綠色圈可以看到，在金融街上班人群中，以金融街為中心十公里為半徑的居住人群占69%。大型的居住區我選的是天通苑，半徑十公里范圍內的工作人群只占39%，它呈現偏態的失衡分布。這兩張圖我們和北京相關的規劃部門和發改委相關的規劃部門都已經有過交流，說明在早前我們?cè)O(shè)計的時候可能對功能區和居住區的分布考慮的不是很充分。
關于城市規劃支撐，第二個案例是通州，通州現在被定義成北京的副中心。而且它的高度現在也被提到了已經不是北京的通州了，它是京津冀的通州。包括國家發改委、市發改委都委托我們研究通州它的公共交通影響的靜態和動態的人群。

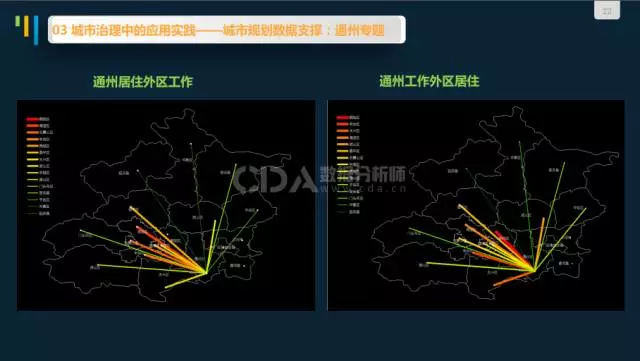

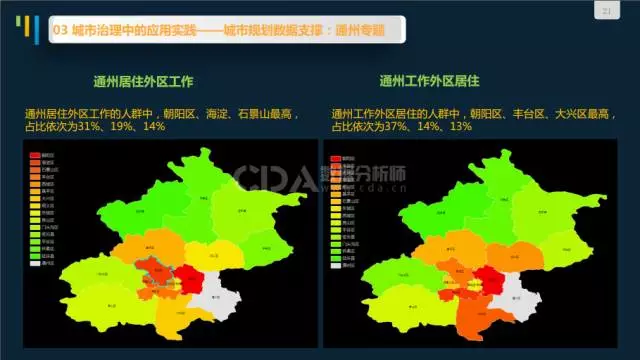

這里面我們做了三個緯度，一個是在通州居住在外區工作，以及在通州工作在外區居住，一個在通州居住，也在通州工作。通州居住在外區工作的人群中，在朝陽區個海淀、石景山的最高，占比依次為31%、19%和14%。
我們?cè)倏从疫呥@張圖通州工作外區居住，從這個圖可以典型看出來朝陽、豐臺和大興區居住人群到通州上班的比例是比較高的。

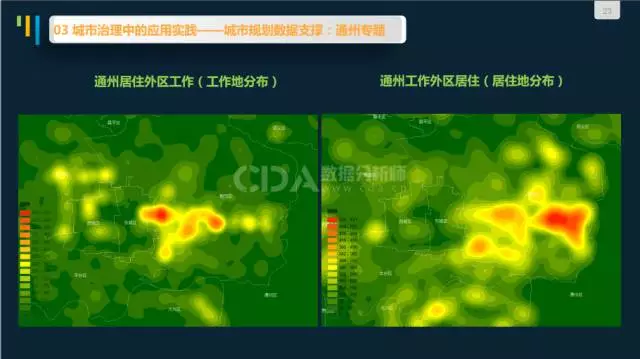

這兩張圖反映的也是剛才的，是通州和各區之間的關系。下面是以熱力圖的方式來反映，左邊是它的工作地分布，右邊是通州的居住地分布。

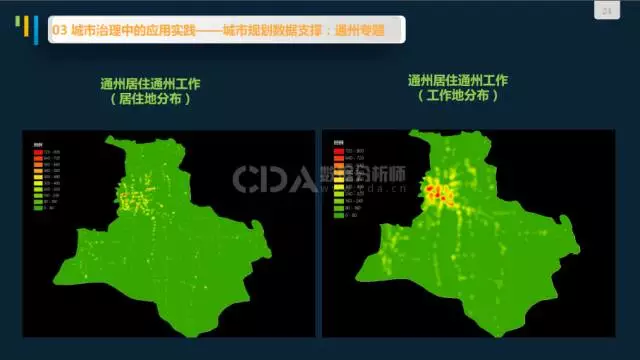

這是第三個緯度的圖，在通州工作通州居住，我們可以從左邊看，左邊體現的是居住地分布，右邊體現的是工作地分布。如果僅僅從職住平衡的角度來看，我們認為通州內部職住分布是相對平衡的。但是從分布來看合理性是有待調整的。

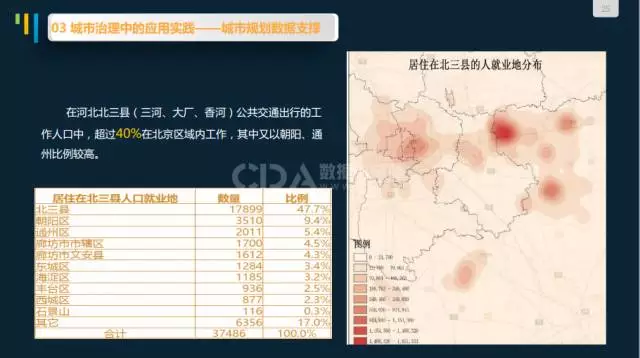

北京的工作人群不僅僅受北京的影響，還受河北的影響，典型是河北的北三縣，公共交通出行的工作人口中，超過40%是在北京的區域里工作，其中又以朝陽和通州的比例較高。
前一段時間很多媒體在熱炒，很多在三河的居住人每天非常擁擠，坐直達公交到國貿上班，變成典型的社會現象了，這個可能是下一步通州設計的時候需要考慮的。
第三個案例是對特定人群的分析，原來我的PPT沒有這個，但是這段時間有一個現象，英國的學者提出來用IC卡數據來抓小偷，好像在數據分析師圈子里面流傳很廣。實際上這件事情，我們五年前就在做和北京公交總隊合作在做，為什么沒有說呢？因?yàn)槟阏f出來有負面影響，但是為了增加趣味性我今天就把這個題拿出來說一下。

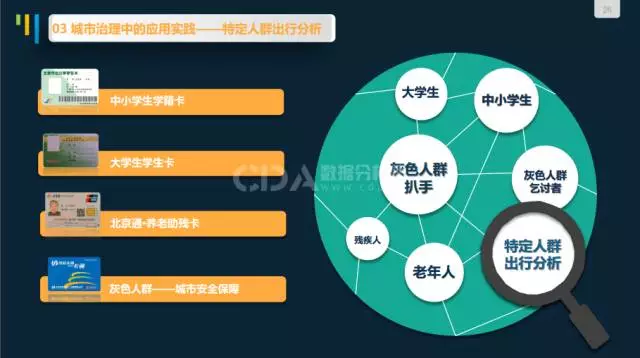

我們有一套系統稱為北京一卡通特定人群分析系統，它有三個層次。第一個層次我們可以分為大學生、中小學生、老年人、小偷、乞討，它有一個宏觀的北京市的整體的考慮，相關的政府部門必須考慮，我們按照他們的要求做的這套系統。其中灰色人群的體系里面，有一塊專門是小偷、乞討和其他的灰色人群，包括有些快遞我們也歸為灰色人群。
它是怎么做呢？首先我們給特定人群做定義，定義完以后在整個畫像里面抓人群時空的出行特征，最后我們對這個人群識別完以后，要用其他的線索和數據來驗證，包括很多外聯數據，包括公安部門的數據。做完之后，驗證完之后我們把這部分人群挑出來，交給相關部門做管理或者是服務。
中間的紅色標簽前四行就是我們?nèi)绾巫R(shí)別小偷的，我們通過它的軌跡可以看到，一般這種人群是偏離正常的出行規律，他偏好短途或者是頻繁換乘。同時他隨機停留，沒有明確的目的地。同時，這部分IC卡更多會聚集在商業區域、旅游精典，把這個量交給警方，由警方和各個案發地的效果進行匹配，從效果來看是很好的。雖然識別的百分比非常低，但是總量是很大的。

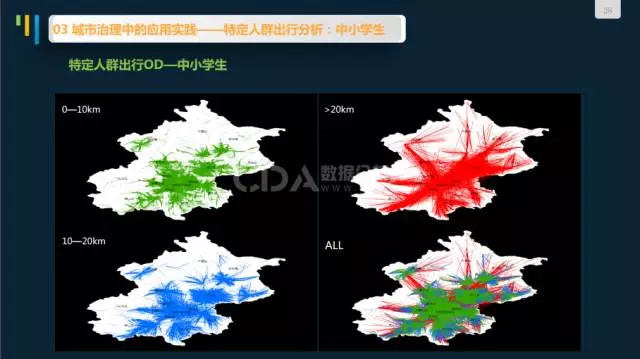

我們更多做的是一些普通人群，包括老年人、中小學生，特別是中小學生在北京是IC卡應用起到了相當大的作用。這四張圖體現的是北京的中小學生每天通學的距離。
第一張圖綠色的它的距離是0到10公里，第二張是10到20公里，第三張紅色的是大于20公里。所以北京有很多孩子很辛苦，因?yàn)槲覀兊慕缍ㄇ疤崾亲步煌üぞ叩?，這個孩子每天在路上可能要一個多小時。

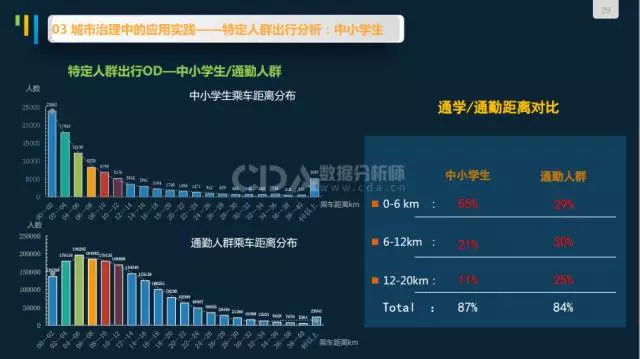

我們來看這張圖，右邊的是中小學生，0到6公里基本上在北京的整個學生體系里面占了55%，6到12公里占21%，12到20公里占了11%，剩下的13%人群，我們對這批進行了深度的分析，這一批是拿了學生卡，但是不是學生。從出行的時間、軌跡和目的地來看，那個地方?jīng)]有學校，而且不是上學時間出行，因?yàn)閷W(xué)生卡比較便宜，可能有人冒用學生卡，打的折扣比較大。
右邊是通勤人群，我們可以看到北京人民還是很辛苦的。特別是出行公里數在25%左右是12到20公里，還有剩下16%是20公里以上，像我每天單程是20公里。
第四部分是我們公共交通優化的分析體系
我們是四個層次，第一層次是對整個路網的監控。第二層次是某一條路網的某一條。第三個層次是線路里面的站點。第四個層次從線路里面出來的人，以及人的軌跡的分析。
這是全天路網24小時動態分布圖，顏色越深代表這個站點出行的人群密度越大。大家可以看到北京最北邊和右下方這個位置有幾個站，從早上開始一直要紅到晚上十點鐘。

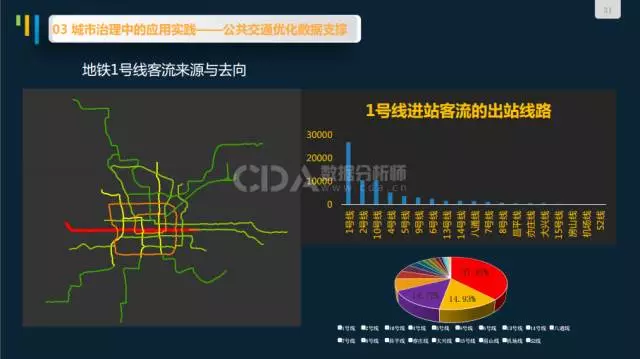

剛才講的是路網動態的監控，這是線路，我選擇的是地鐵1號線，它反映的是1號線客流的來源和去向。右邊可以看到1號線、2號線、10號線是強相關的。

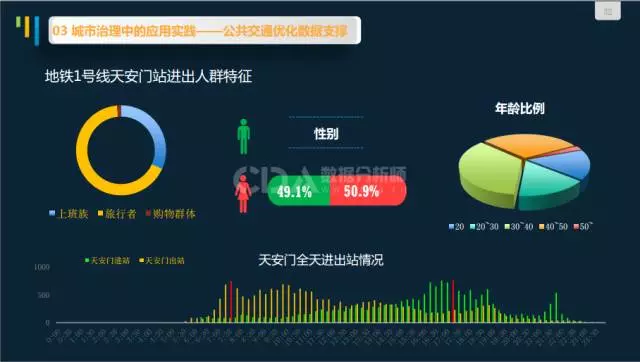

第三個層次是站點，我選擇典型站點是天安門，我們對天安門的人群特征可以做一個細分和描述。從左邊可以看到，天安門上班族、旅行者和購物群體的分布。如果跟西單一比就非常典型了，西單的購物人群非常多，包括進出站人群的性別比例、年齡比例，更往下的是其他部門的一些特征。最下面那張表反映的是天安門全天進站和出站人流量的比例。

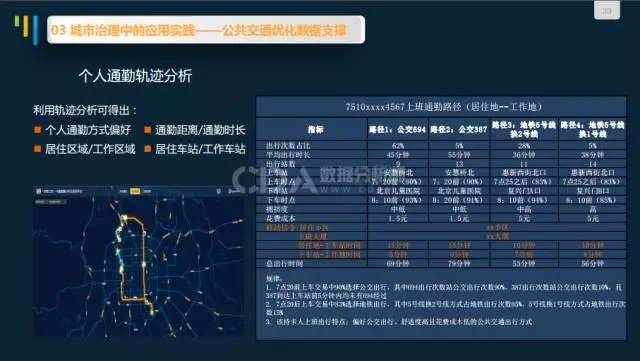

第四個層次是個人軌跡，我們通過對個人通勤軌跡的分析，我們可以找出它的通勤方式的偏好，通勤的距離、時長、換乘的方式、居住的區域，以及它的工作的區域，居住區的車站分布等等特征都可以通過他的刷卡行為體現出來。當然如果再融合其他的外源數據可能有更深的發現。
比如說右邊這張圖，上面白色九個緯度是用IC卡的數據做描述的，下面這四個是我們和中國移動合作，用移動信令做的軌跡描述。因?yàn)樗鼜墓徽境鰜碇?，我們就監控不到了。但是我們可以和移動數據進行擬合之后一直跟蹤他進入小區。

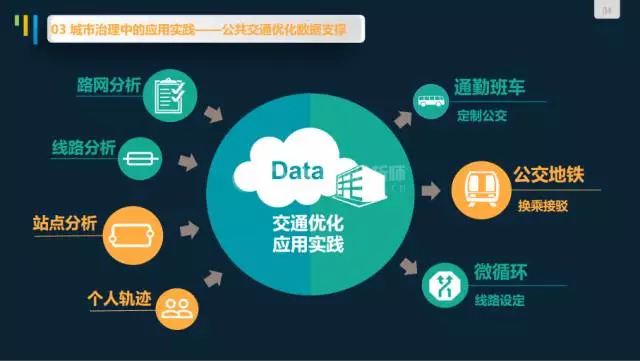

整個這一塊我們對標簽畫像軌跡的描述，對很多設計部門、政府管理部門，甚至是一些商業單位是很有價值的做法。我們四層結構的包括路網、線路、站點和個人分析，在工作當中對交通優化起到了很強的數據支撐作用。比如說對通勤班車線路的設計、公交、地鐵站點之間換乘接駁，有很強的指導意義。
從剛才我們描述的諸多案例可以看出來，IC卡數據確實在城市治理當中起到了一些典型的效果。它提升了城市政策制定的效果和效率，提升了政府對特定人群服務的質量和水平。同時，它更可以優化公共交通資源的配置，我們北京一卡通公司做這種數據分析工作，已經有三四年時間了。在這三四年的過程當中，我們也應用了很多計算基礎和國內國外的計算工具和方法。在做的過程當中，我們感覺到我們打開了一扇門，這個門里面目前做的是為政府提供服務。但事實上我理解就我們現在的數據基礎和經驗完全可以為社會提供更深的數據服務，可以為公眾提供服務，甚至為個人提供服務或者是對商業企業做很多具體的應用。
后面幾項是更廣闊的空間，我們公司下一步確實在探索和研究，看是不是可以往商業化的方向考慮。我覺得在座的都是同行，如果大家有興趣的話我們是不是可以從這幾個層面。包括數據研究的層面和數據互換的層面，我們可以直接從商業層面合作，希望大家會后有機會可以交流。
從我們這幾年為政府服務的過程當中來看，大數據提法慢慢開始越來越熱。我們從中碰到了很多困難，方方面面都有。但是我相信隨著政府相關政策的明晰化，大家觀念的轉變，技術的提升，城市IC卡數據肯定會發揮越來越廣泛、越來越深入，以及越來越精彩的應用。
以上就是我今天跟大家報告的全部內容，謝謝大家。
