excel表格怎么制作WIFI信號百分比圖表
2017-08-08
收藏

excel表格怎么制作WIFI信號百分比圖表

excel表格怎么制作WIFI信號百分比圖表？excel中想要制作一個類似以wifif信號的圖表，該怎么制作呢？下面我們就來看看詳細的教程，在很多數據可視化的信息圖表中，用類似WIFI信號強度示意圖，輔以百分比的圖表時有出現，這種圖表與以往的餅圖、圓環圖不同，能給人一種耳目一新的感覺，本例子闡述這樣的圖表是如何做出來的。

1、如下圖1所示是原始數據，使用仿WIFI信號的圖表通常原始數據為一個數據系列的數據為百分比類型，在圖表中顯示，可以得到一種類似進度條的效果。

2、這種類型圖表是通過圓環圖的堆疊完成的，而且只在圓環大小的1/3的范圍內分布，因此需要對原始數據進行處理，處理的方式首先如下圖1所示，使用公式將原始數據乘以1/3，得到輔助列數據。

3、然后再構造幾組輔助列，如下圖所示，高亮黃色的數據列是由原始數據修改后得到的數據，第1行為上一步驟中輔助列的數據，第2行為1/3-第一行的數據，第三行為2/3；粉紅色列數據是間隔列，用于在有效數據列中間的分隔。

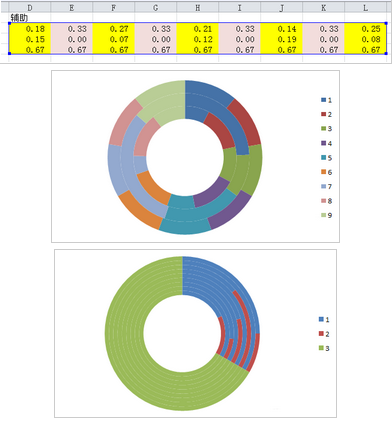

4、如圖1所示，選中這些數據，插入-其他圖表-圓環圖，得到圖2所示圖表，這時候選中繪圖區-設計-切換行/列，得到圖3所示圖表。

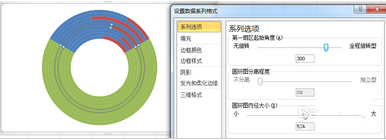

5、然后調整有用部分的旋轉角度，使之位于中心位置，如下圖右側所示設置旋轉，可得到左側的圖。

6、將間隔列（粉色數據）的數據選中，設置填充為“無填充”，選中數據列數據（高亮黃色），將綠色部分選中，設置填充為“無填充”，得到下圖1所示圖表。

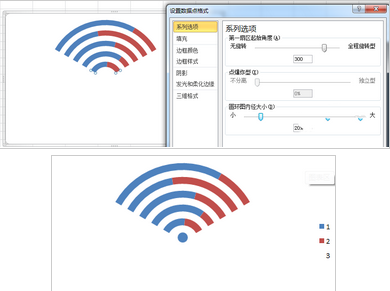

7、調整圓環內徑大小，如下圖所示，設置為20%左右，然后插入形狀“圓形”，最終得到下圖2所示圖表。

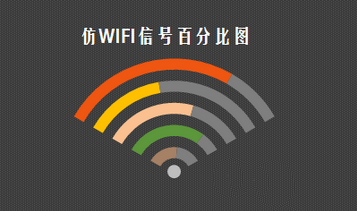

8、美化步驟：將每個數據系列（藍色部分）填充為不同顏色，將補充數據（紅色部分）填充為淺灰色，圖表區背景設置為背景色為褐灰色，前景色為深灰色的圖案填充，添加標題后，最終得到成圖，如下圖所示。
