漫談數據倉庫之維度建模

下面的內容，是筆者在學習和工作中的一些總結，其中概念性的內容大多來自書中，實踐性的內容大多來自自己的工作和個人理解。由于資歷尚淺，難免會有很多錯誤，望批評指正！

概述
數據倉庫包含的內容很多，它可以包括架構、建模和方法論。對應到具體工作中的話，它可以包含下面的這些內容：
以hadoop、Spark、Hive等組建為中心的數據架構體系。
各種數據建模方法，如維度建模。
調度系統、元數據系統、ETL系統、可視化系統這類輔助系統。
我們暫且不管數據倉庫的范圍到底有多大，在數據倉庫體系中，數據模型的核心地位是不可替代的。
因此，下面的將詳細地闡述數據建模中的典型代表：維度建模，對它的的相關理論以及實際使用做深入的分析。
文章結構
本文將按照下面的順序進行闡述：
先介紹比較經典和常用的數據倉庫模型，并分析其優缺點。
詳細介紹維度建模的基本概念以及相關理論。
為了能更真切地理解什么是維度建模，我將模擬一個大家都十分熟悉的電商場景，運用前面講到的理論進行建模。
理論和現實的工作場景畢竟會有所差距，這一塊，我會分享一下企業在實際的應用中所做出的取舍。
0x01 經典數據倉庫模型
下面將分別介紹四種數據倉庫模型，其中前三種模型分別對應了三本書：《數據倉庫》、《數據倉庫工具箱》和《數據架構 大數據 數據倉庫以及Data Vault》，這三本書都有中文版，非常巧的是，我只有三本數據倉庫的書，正好對應了這三種理論。
Anchor模型我并不是特別熟悉，放在這里以供參考。
一、實體關系（ER）模型
數據倉庫之父Immon的方法從全企業的高度設計一個3NF模型，用實體加關系描述的數據模型描述企業業務架構，在范式理論上符合3NF，它與OLTP系統中的3NF的區別，在于數據倉庫中的3NF上站在企業角度面向主題的抽象，而不是針對某個具體業務流程的實體對象關系抽象，它更多的是面向數據的整合和一致性治理，正如Immon所希望達到的：“single version of the truth”。
但是要采用此方法進行構建，也有其挑戰：

需要全面了解企業業務和數據
實施周期非常長
對建模人員的能力要求也非常高

二、維度模型
維度模型是數據倉庫領域另一位大師Ralph Kimall所倡導，他的《The DataWarehouse Toolkit-The Complete Guide to Dimensona Modeling，中文名《數據倉庫工具箱》，是數據倉庫工程領域最流行的數倉建模經典。維度建模以分析決策的需求出發構建模型，構建的數據模型為分析需求服務，因此它重點解決用戶如何更快速完成分析需求，同時還有較好的大規模復雜查詢的響應性能。
典型的代表是我們比較熟知的星形模型，以及在一些特殊場景下適用的雪花模型。
三、DataVault
DataVault是Dan Linstedt發起創建的一種模型方法論，它是在ER關系模型上的衍生，同時設計的出發點也是為了實現數據的整合，并非為數據決策分析直接使用。它強調建立一個可審計的基礎數據層，也就是強調數據的歷史性可追溯性和原子性，而不要求對數據進行過度的一致性處理和整合；同時也基于主題概念將企業數據進行結構化組織，并引入了更進一步的范式處理來優化模型應對源系統變更的擴展性。
它主要由：Hub（關鍵核心業務實體）、Link（關系）、Satellite（實體屬性） 三部分組成 。
四、Anchor模型
Anchor模型是由Lars. R?nnb?ck設計的，初衷是設計一個高度可擴展的模型，核心思想：所有的擴展只是添加而不是修改，因此它將模型規范到6NF，基本變成了K-V結構模型。
Anchor模型由：Anchors 、Attributes 、Ties 、Knots 組成，相關細節可以參考《AnchorModeling-Agile Information Modeling in Evolving Data Environments》
0x02 維度建模一、什么是維度建模
維度模型是數據倉庫領域大師Ralph Kimall所倡導，他的《數據倉庫工具箱》，是數據倉庫工程領域最流行的數倉建模經典。維度建模以分析決策的需求出發構建模型，構建的數據模型為分析需求服務，因此它重點解決用戶如何更快速完成分析需求，同時還有較好的大規模復雜查詢的響應性能。
我們換一種方式來解釋什么是維度建模。學過數據庫的童鞋應該都知道星型模型，星型模型就是我們一種典型的維度模型。我們?cè)谶M(jìn)行維度建模的時候會建一張事實表，這個事實表就是星型模型的中心，然后會有一堆維度表，這些維度表就是向外發散的星星。那么什么是事實表、什么又是維度表嗎，下面會專門來解釋。
二、維度建模的基本要素
維度建模中有一些比較重要的概念，理解了這些概念，基本也就理解了什么是維度建模。
1. 事實表
發生在現實世界中的操作型事件，其所產生的可度量數值，存儲在事實表中。從最低的粒度級別來看，事實表行對應一個度量事件，反之亦然。
額，看了這一句，其實是不太容易理解到底什么是事實表的。

比如一次購買行為我們就可以理解為是一個事實，下面我們上示例。

圖中的訂單表就是一個事實表，你可以理解他就是在現實中發生的一次操作型事件，我們每完成一個訂單，就會在訂單中增加一條記錄。
我們可以回過頭再看一下事實表的特征，在維度表里沒有存放實際的內容，他是一堆主鍵的集合，這些ID分別能對應到維度表中的一條記錄。
2. 維度表
每個維度表都包含單一的主鍵列。維度表的主鍵可以作為與之關聯的任何事實表的外鍵，當然，維度表行的描述環境應與事實表行完全對應。 維度表通常比較寬，是扁平型非規范表，包含大量的低粒度的文本屬性。
我們的圖中的用戶表、商家表、時間表這些都屬于維度表，這些表都有一個唯一的主鍵，然后在表中存放了詳細的數據信息。
0x03 實踐
下面我們將以電商為例，詳細講一下維度建模的建模方式，并舉例如果使用這個模型（這點還是很重要的）。
一、業務場景
假設我們?cè)谝患译娚叹W(wǎng)站工作，比如某寶、某東。我們需要對這里業務進行建模。下面我們分析幾點業務場景：
電商網站中最典型的場景就是用戶的購買行為。
一次購買行為的發起需要有這幾個個體的參與：購買者、商家、商品、購買時間、訂單金額。
一個用戶可以發起很多次購買的動作。
好，基于這幾點，我們來設計我們的模型。
二、模型設計

下面就是我們?cè)O(shè)計出來的數據模型，和之前的基本一樣，只不過是換成了英文，主要是為了后面寫sql的時候來用。

我就不再解釋每個表的作用了，現在只說一下為什么要這樣設計。

首先，我們想一下，如果我們不這樣設計的話，我們一般會怎么做？

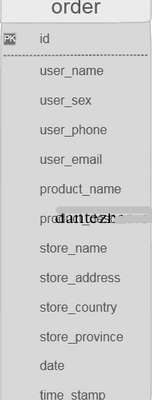

如果是我，我會設計下面這張表。你信不信，我能列出來50個字段！其實我個人認為怎么設計這種表都有其合理性，我們不論對錯，單說一下兩者的優缺點。

先說我們的維度模型：
數據冗余?。ㄒ?yàn)楹芏嗑唧w的信息都存在相應的維度表中了，比如用戶信息就只有一份）
結構清晰（表結構一目了然）
便于做OLAP分析（數據分析用起來會很開心）
增加使用成本，比如查詢時要關聯多張表
數據不一致，比如用戶發起購買行為的時候的數據，和我們維度表里面存放的數據不一致
再說我們這張大款表的優缺點：
業務直觀，在做業務的時候，這種表特別方便，直接能對到業務中。
使用方便，寫sql的時候很方便。
數據冗余巨大，真的很大，在幾億的用戶規模下，他的訂單行為會很恐怖
粒度僵硬，什么都寫死了，這張表的可復用性太低。
三、使用示例
數據模型的建立必須要為更好的應用來服務，下面我先舉一個例子，來切實地感受一下來怎么用我們的模型。
需求：求出2016年在帝都的男性用戶購買的LV品牌商品的總價格。
實現：
[AppleScript]
SELECT
SUM(order.money)
FROM
order,
product,
date,
address,
user,
WHERE
date.year = '2016'
AND user.sex = 'male'
AND address.province = '帝都'
AND product.name [/color][/size][/font][/size][size=16px][font=微軟雅黑][size=3][color=black]= 'LV'
