小屏幕的大數據可視化探索

數據并不枯燥，每個基礎圖表都有其特點，掌握這些特質、作出適用于不同行業不同業務的圖表，幫助人們讀懂?dāng)?shù)據并作出決策，就是數據可視化的價值所在。

web和手機兩者的屏幕大小差異很大，這引出一個思考，就是如何在更小的手機屏幕上更加美觀和易用的呈現大數據分析圖表？

我們先整理出web端和移動端所有手勢

工具類產品的特點之一是操作頻繁，在遷移的過程中應著重考慮符合移動端的交互方式，建議遵循以下流程：

整理出web端所有的操作手勢以及對應的功能

判斷哪部分操作可以直接延用

對不能延用的交互重新定義

如表：有一些web端的操作手勢可以直接在移動端延用，比如單擊、雙擊、拖動，但是有一些web端操作手勢在移動端是無法延用的，需要重新設計相對應的手勢。具體的操作根據具體的業務來最終確定。

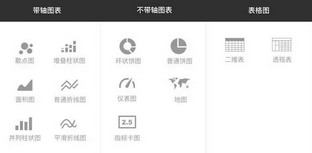

圖表分類

站在數據分析師的角度，一般會把圖表按照其表達意義來分類，比如說適合分析趨勢的圖、適合分析占比的圖等等；但從交互設計師的角度來看，我們還會按照交互操作方式和操作區域來分類，這可以幫助我們根據不同的類別來設計不同的交互手勢。

帶軸的圖表：

包含最主流的圖表類型如柱狀圖、折線圖等；覆蓋圖表類型最多，可操作內容也最多，交互普適性最廣

不帶軸的圖表：

每個圖表都有其個性化操作方式，普適性相對較窄

表格圖：

操作少，和web端操作相似度最高，大部分手勢可延用

按圖表分類定義操作手勢

帶軸圖表展示在移動端時，經常會遇到的一個問題：數據項非常難選中，因為web端的空間夠大，我們可以方便的選擇和查看具體數據，而移動端的屏幕很小，很多時候光靠手指是無法選中密密麻麻的數據的，在這里就無法延用web端的操作。為了解決這個問題，可以引入選擇器的概念。

滑塊選擇器

滑塊選擇器適用于通過一個方向的坐標系就能夠定位數據項的圖表

例如：普通柱狀圖、普通折線圖、普通區域圖等等；整個操作空間都集中在了屏幕底部，也保證了不管多小多細的數據項都能被選中。

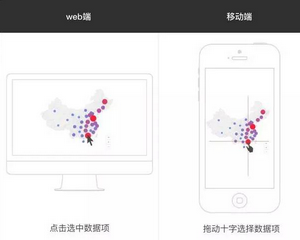

十字選擇器

十字選擇器適用于無法通過一個方向的坐標系就能夠定位數據項的圖表。

例如：散點圖、堆疊柱狀圖、多折線圖、多區域圖等等，手指拖動十字中心選擇數據項，操作區域覆蓋整個屏幕。

三角選擇器

不帶軸圖表一般都較為特殊，普適性沒有帶軸圖表這么廣，但也有一定的規律可循；三角選擇器適用于餅圖、南丁格爾圖等。

指針選擇器

指針選擇器適用于環形圖、南丁格爾環形圖等

圖例

除了圖表內的操作，用戶還常常還需要通過圖例查看不同顏色的數據項各自的名稱，一般顯示在圖表上方，web端屏幕夠大，一眼就能夠看完，幾乎不需要額外操作；但在移動端，即使忽略每個名稱的字?jǐn)?shù)長度，看全所有的圖例也很難，在這種情況下，我們得允許用戶在這個區域橫向拖動操作，必要的時候還可以做些操作引導。

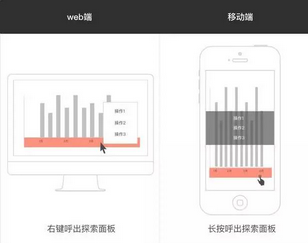

探索面板

探索功能面板包括一些常用的操作，比如說排序、隱藏數據項等等，在web端是通過右鍵激活的；但在移動端并沒有右鍵這個操作，這個時候可以把右鍵替換成長按，同樣能夠觸發面板。

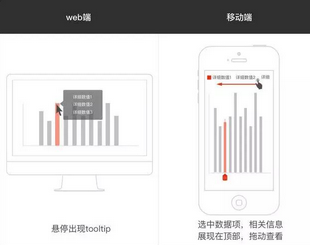

tooltip

tooltip在web端圖表操作中也很常見，當用戶hover在某個數據項上時，tooltip中會列出關于這個數據項的詳細信息；但在移動端有一些問題，首先，移動端沒有hover的操作；其次，一些數據項的詳細信息內容很多，很有可能出現一個很大的浮層遮蓋住大部分圖表，當你在拖動滑塊瀏覽數據信息的時候，這個浮層會隨著你的滑動一直存在，影響美觀。所以，我們把tooltip內的信息放到屏幕最上方展示，保證浮層不會擋住圖表，如果最上方展示不下，允許橫向拖動瀏覽完整詳情。

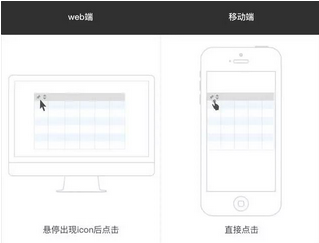

表格圖

表格圖的呈現在兩個端十分相似，操作并不多。在移動端的展示需要注意寬高比和web端并不同，可制定一些規則保證操作方便的同時能完整瀏覽全部數據。

最后送上一張遷移完成的對比圖。
