一行R代碼來實現繁瑣的可視化

ggfortify 是一個簡單易用的R軟件包，它可以?xún)H僅使用一行代碼來對許多受歡迎的R軟件包結果進行二維可視化，這讓統計學家以及數據科學家省去了許多繁瑣和重復的過程，不用對結果進行任何處理就能以ggplot的風格畫出好看的圖，大大地提高了工作的效率。

ggfortify 已經可以在 CRAN 上下載得到，但是由于最近很多的功能都還在快速增加，因此還是推薦大家從 Github 上下載和安裝。

library(devtools) install_github('sinhrks/ggfortify') library(ggfortify)

接下來我將簡單介紹一下怎么用ggplot2和ggfortify來很快地對PCA、聚類以及LFDA的結果進行可視化，然后將簡單介紹用ggfortify來對時間序列進行快速可視化的方法。

PCA (主成分分析)

ggfortify使ggplot2知道怎么詮釋PCA對象。加載好ggfortify包之后, 你可以對stats::prcomp和stats::princomp對象使用ggplot2::autoplot。

library(ggfortify) df <- iris[c(1, 2, 3, 4)] autoplot(prcomp(df))

你還可以選擇數據中的一列來給畫出的點按類別自動分顏色。輸入help(autoplot.prcomp)可以了解到更多的其他選擇。

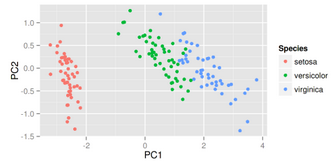

autoplot(prcomp(df), data = iris, colour = 'Species')

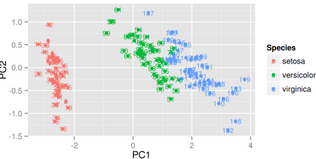

比如說給定label = TRUE可以給每個點加上標識（以rownames為標準），也可以調整標識的大小。

autoplot(prcomp(df), data = iris, colour = 'Species', label = TRUE,         label.size = 3)

給定shape = FALSE可以讓所有的點消失，只留下標識，這樣可以讓圖更清晰，辨識度更大。

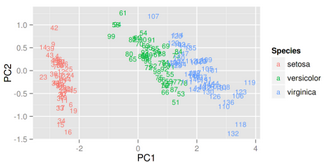

autoplot(prcomp(df), data = iris, colour = 'Species', shape = FALSE,         label.size = 3)

給定loadings = TRUE可以很快地畫出特征向量。

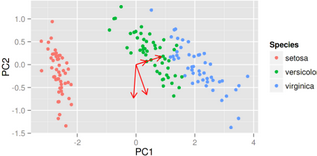

autoplot(prcomp(df), data = iris, colour = 'Species', loadings = TRUE)

同樣的，你也可以顯示特征向量的標識以及調整他們的大小，更多選擇請參考幫助文件。

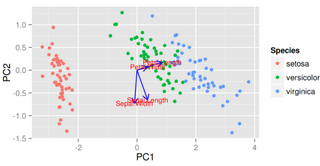

autoplot(prcomp(df), data = iris, colour = 'Species',         loadings = TRUE, loadings.colour = 'blue',         loadings.label = TRUE, loadings.label.size = 3)

因子分析

和PCA類似，ggfortify也支持stats::factanal對象?？烧{(diào)的選擇也很廣泛。以下給出了簡單的例子：

注意當你使用factanal來計算分?jǐn)?shù)的話，你必須給定scores的值。

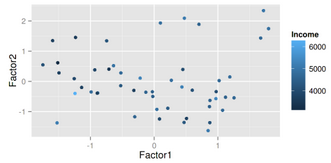

d.factanal <- factanal(state.x77, factors = 3, scores = 'regression') autoplot(d.factanal, data = state.x77, colour = 'Income')

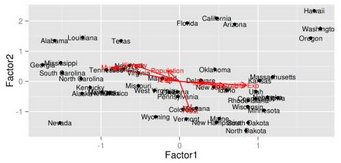

autoplot(d.factanal, label = TRUE, label.size = 3,         loadings = TRUE, loadings.label = TRUE, loadings.label.size  = 3)

K-均值聚類

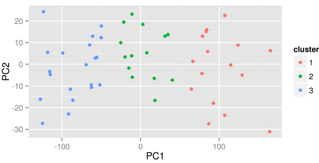

autoplot(kmeans(USArrests, 3), data = USArrests)

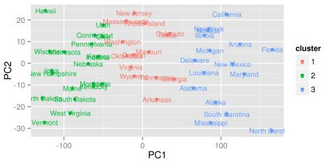

autoplot(kmeans(USArrests, 3), data = USArrests, label = TRUE,         label.size = 3)

其他聚類

ggfortify也支持cluster::clara,cluster::fanny,cluster::pam。

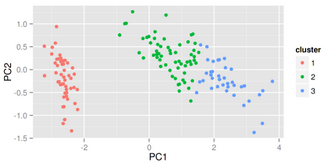

library(cluster) autoplot(clara(iris[-5], 3))

給定frame = TRUE，可以把stats::kmeans和cluster::*中的每個類圈出來。

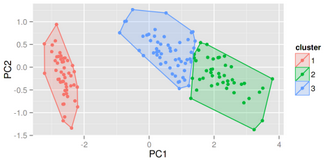

autoplot(fanny(iris[-5], 3), frame = TRUE)

你也可以通過frame.type來選擇圈的類型。更多選擇請參照ggplot2::stat_ellipse里面的frame.type的type關鍵詞。

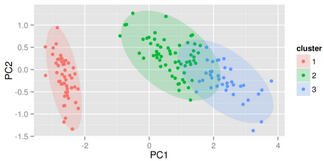

autoplot(pam(iris[-5], 3), frame = TRUE, frame.type = 'norm')

更多關于聚類方面的可視化請參考 Github 上的 Vignette 或者 Rpubs 上的例子。

lfda（Fisher局部判別分析）

lfda包支持一系列的 Fisher 局部判別分析方法，包括半監督 lfda，非線性 lfda。你也可以使用ggfortify來對他們的結果進行可視化。

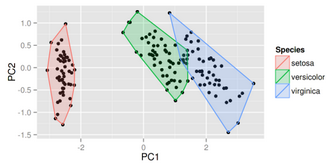

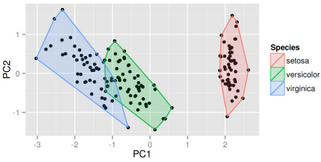

library(lfda) # Fisher局部判別分析 (LFDA) model <- lfda(iris[-5], iris[, 5], 4, metric="plain") autoplot(model, data = iris, frame = TRUE, frame.colour = 'Species')

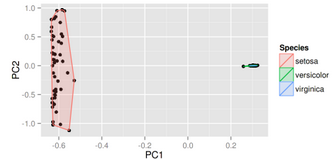

# 非線性核Fisher局部判別分析 (KLFDA) model <- klfda(kmatrixGauss(iris[-5]), iris[, 5], 4, metric="plain") autoplot(model, data = iris, frame = TRUE, frame.colour = 'Species')

注意對iris數據來說，不同的類之間的關系很顯然不是簡單的線性，這種情況下非線性的klfda 影響可能太強大而影響了可視化的效果，在使用前請充分理解每個算法的意義以及效果。

# 半監督Fisher局部判別分析 (SELF) model <- self(iris[-5], iris[, 5], beta = 0.1, r = 3, metric="plain") autoplot(model, data = iris, frame = TRUE, frame.colour = 'Species')

時間序列的可視化

用ggfortify可以使時間序列的可視化變得極其簡單。接下來我將給出一些簡單的例子。

ts對象

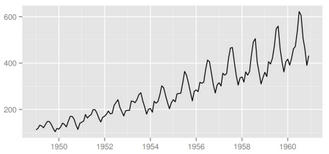

library(ggfortify) autoplot(AirPassengers)

可以使用ts.colour和ts.linetype來改變線的顏色和形狀。更多的選擇請參考help(autoplot.ts)。

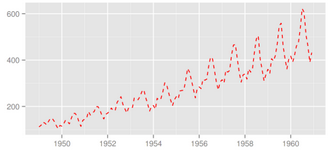

autoplot(AirPassengers, ts.colour = 'red', ts.linetype = 'dashed')

多變量時間序列

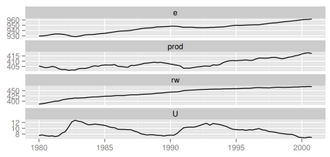

library(vars) data(Canada) autoplot(Canada)

使用facets = FALSE可以把所有變量畫在一條軸上。

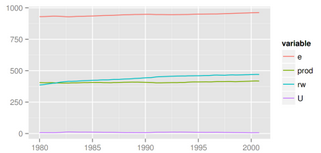

autoplot(Canada, facets = FALSE)

autoplot也可以理解其他的時間序列類別。可支持的R包有：

zoo::zooreg

xts::xts

timeSeries::timSeries

tseries::irts

一些例子：

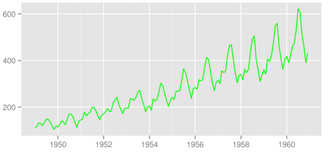

library(xts) autoplot(as.xts(AirPassengers), ts.colour = 'green')

library(timeSeries) autoplot(as.timeSeries(AirPassengers), ts.colour = ('dodgerblue3'))

你也可以通過ts.geom來改變幾何形狀，目前支持的有l(wèi)ine，bar和point。

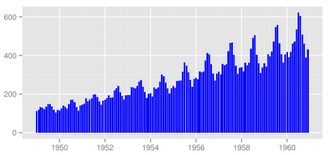

autoplot(AirPassengers, ts.geom = 'bar', fill = 'blue')

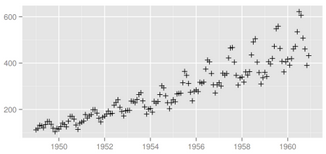

autoplot(AirPassengers, ts.geom = 'point', shape = 3)

forecast包

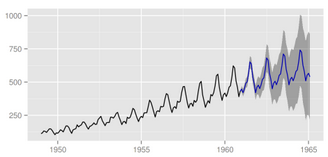

library(forecast) d.arima <- auto.arima(AirPassengers) d.forecast <- forecast(d.arima, level = c(95), h = 50) autoplot(d.forecast)

有很多設置可供調整：

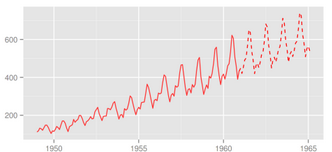

autoplot(d.forecast, ts.colour = 'firebrick1', predict.colour = 'red',         predict.linetype = 'dashed', conf.int = FALSE)

vars包

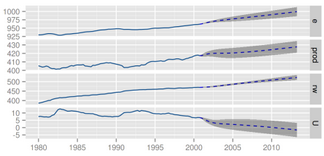

library(vars) data(Canada) d.vselect <- VARselect(Canada, lag.max = 5, type = 'const')$selection[1] d.var <- VAR(Canada, p = d.vselect, type = 'const') autoplot(predict(d.var, n.ahead = 50), ts.colour = 'dodgerblue4',         predict.colour = 'blue', predict.linetype = 'dashed')

changepoint包

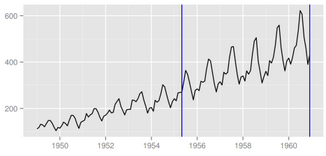

library(changepoint) autoplot(cpt.meanvar(AirPassengers))

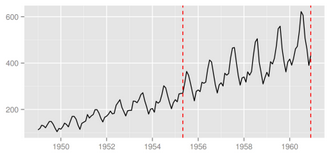

autoplot(cpt.meanvar(AirPassengers), cpt.colour = 'blue', cpt.linetype = 'solid')

strucchange包

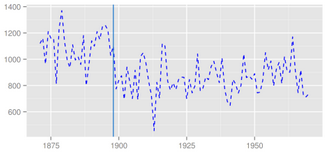

library(strucchange) autoplot(breakpoints(Nile ~ 1), ts.colour = 'blue', ts.linetype = 'dashed',         cpt.colour = 'dodgerblue3', cpt.linetype = 'solid')

dlm包

library(dlm) form <- function(theta){  dlmModPoly(order = 1, dV = exp(theta[1]), dW = exp(theta[2])) } model <- form(dlmMLE(Nile, parm = c(1, 1), form)$par) filtered <- dlmFilter(Nile, model) autoplot(filtered)

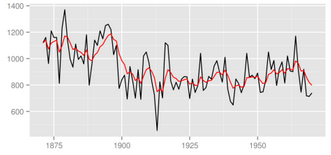

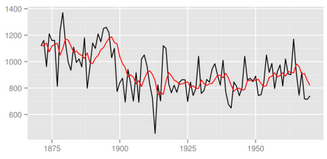

autoplot(filtered, ts.linetype = 'dashed', fitted.colour = 'blue')

smoothed <- dlmSmooth(filtered) autoplot(smoothed)

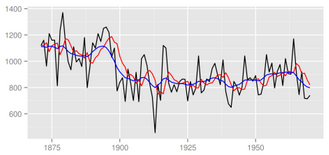

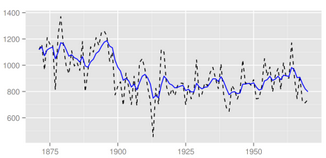

p <- autoplot(filtered) autoplot(smoothed, ts.colour = 'blue', p = p)

KFAS包

library(KFAS) model <- SSModel(  Nile ~ SSMtrend(degree=1, Q=matrix(NA)), H=matrix(NA) ) fit <- fitSSM(model=model, inits=c(log(var(Nile)),log(var(Nile))),              method="BFGS") smoothed <- KFS(fit$model) autoplot(smoothed)

使用smoothing='none'可以畫出過濾后的結果。

filtered <- KFS(fit$model, filtering="mean", smoothing='none') autoplot(filtered)

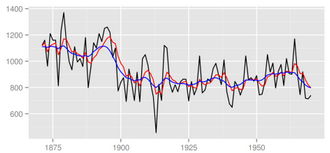

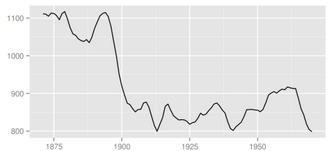

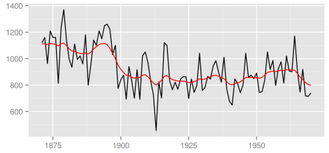

trend <- signal(smoothed, states="trend") p <- autoplot(filtered) autoplot(trend, ts.colour = 'blue', p = p)

stats包

可支持的stats包里的對象有：

stl,decomposed.ts

acf,pacf,ccf

spec.ar,spec.pgram

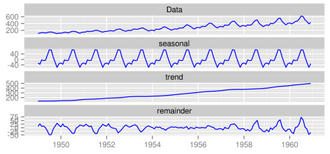

cpgramautoplot(stl(AirPassengers, s.window = 'periodic'), ts.colour = 'blue')

autoplot(acf(AirPassengers, plot = FALSE))

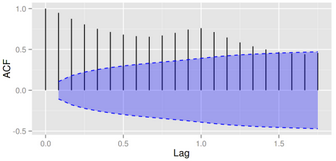

autoplot(acf(AirPassengers, plot = FALSE), conf.int.fill = '#0000FF',         conf.int.value = 0.8, conf.int.type = 'ma')

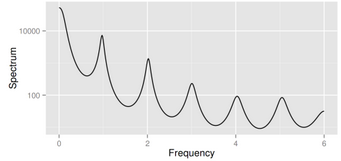

autoplot(spec.ar(AirPassengers, plot = FALSE))

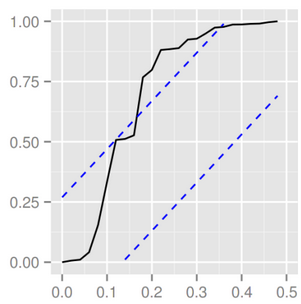

ggcpgram(arima.sim(list(ar = c(0.7, -0.5)), n = 50))

library(forecast) ggtsdiag(auto.arima(AirPassengers))

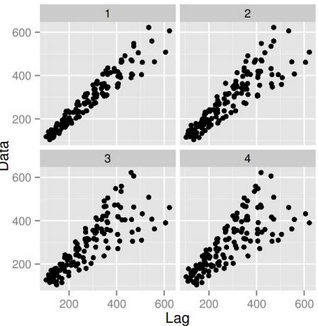

gglagplot(AirPassengers, lags = 4)
