在MATLAB中進行基于SVM的數據分析

MATLAB除了可以被用來進行信號處理之外，還可以用來完成一些數據挖掘任務。而說到數據挖掘，你腦海里一定會閃現過許多熟悉的算法，例如決策樹、樸素貝葉斯、邏輯回歸，以及支持向量機（SVM）等等。下面我們就以SVM為例來看看利用MATLAB進行數據挖掘是一種怎樣的體驗。

MATLAB中用來進行基于SVM的數據挖掘的核心函數是 svmclassify() 和 svmtrain()。從函數名就能很容易地看出來，后者是用來進行模型訓練的，而前者則是用后者訓練出來的模型來對數據進行分類。首先我們來看看線性可分的情況，后續我們還會討論更復雜的線性不可分的例子。

這里所使用的數據是費希爾的鳶尾花數據，我們首先導入數據（數據一共有150行，取前2/3作為訓練數據，對應的類別是setosa和versicolor）
[plain] view plain copy
>> load fisheriris
>> xdata = meas(1:100,3:4);
>> group = species(1:100);

函數 svmtrain()的調用格式如下：
SVMStruct = svmtrain(Training,Group,Name,Value)
其中Training是feature向量，Group表示分屬之類別。Name和Value是可選參數（也就是可以不寫），而且必須成對使用，其中Name表示參數名，而Value則對應相應的參數取值。由于Name-Value的可取參數對非常之多，我們這里不一一列舉（有需要的讀者可以參閱MATLAB的幫助文檔以了解更多），僅僅給出兩個例子：比如，如果把Name置為'showplot'，就可以通過緊跟其后的Value取值來控制是否將訓練模型繪制成圖，默認是'False'，表示不會圖。另外一個有用的參數是'kernel_function'，如果你對SVM算法比較了解的話應該知道，核函數主要是通過空間轉換來將原本線性不可分的數據，轉換到另外一個線性可分的空間上，后續我們還會給出具體例子。
下面的代碼就可以訓練得到一個分類模型：
[plain] view plain copy
>> svmStruct = svmtrain(xdata,group,'ShowPlot',true);

上述代碼的執行結果如下圖所示（注意因?yàn)槲覀優閰?shù)'showplot'賦值為T(mén)rue，所以系統會繪制出圖）：

下面我們用svmclassify() 來測試一下模型的分類能力：
[plain] view plain copy
<span style="font-size:18px;">>> testdata = [4 1.5;1.8 0.38];
>> species = svmclassify(svmStruct,testdata,'ShowPlot',true)

species =

    'versicolor'
    'setosa'</span>

如果覺得文字表述的結果不夠形象，還可以用圖形來表示：
[plain] view plain copy
<span style="font-size:18px;">>> hold on;
>> plot(testdata(:,1),testdata(:,2),'ro','MarkerSize',12);
>> hold off</span>

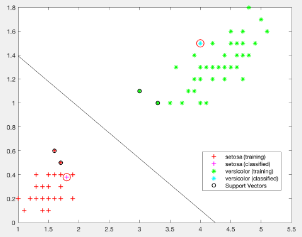

上述代碼的執行結果如圖所示（其中被圓周圈起來的就是我們引入的測試數據）：

如果數據是線性不可分的，SVM是否能夠應對呢？來看下面的例子，首先，我們生成兩組數據data1和data2
[plain] view plain copy
>> rng(1); % For reproducibility
r = sqrt(rand(100,1)); % Radius
t = 2*pi*rand(100,1);  % Angle
data1 = [r.*cos(t), r.*sin(t)]; % Points
>> r2 = sqrt(3*rand(100,1)+1); % Radius
t2 = 2*pi*rand(100,1);      % Angle
data2 = [r2.*cos(t2), r2.*sin(t2)]; % points

data1和data2是線性不可分的。用圖形來表示或許更加一目了然，所以我們來繪圖：
[plain] view plain copy
>> figure;
plot(data1(:,1),data1(:,2),'r.','MarkerSize',15)
hold on
plot(data2(:,1),data2(:,2),'b.','MarkerSize',15)
ezpolar(@(x)1);ezpolar(@(x)2);
axis equal
hold off

上述代碼的執行結果如下：

然后我們把兩組數據組織到一起，并加上分類標簽‘+1’和‘-1’。
[plain] view plain copy
>> data3 = [data1;data2];
theclass = ones(200,1);
theclass(1:100) = -1;

然后分別用高斯核函數與多項式核函數來進行空間轉換，并在此基礎上進行基于SVM的分類：
[plain] view plain copy
>> svmModel = svmtrain(data3, theclass, 'kernel_function','rbf','ShowPlot',true);
>> svmModel = svmtrain(data3, theclass, 'kernel_function','polynomial','ShowPlot',true);

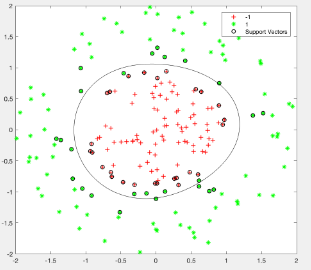

下圖基于高斯核函數的SVM分類結果：

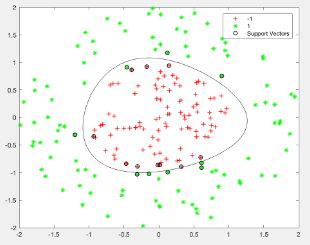

下圖基于多項式核函數的SVM分類結果：

可見原本不可分的數據，現在已經被成功分類了。
