餅圖和圓環圖分析多個數據系列

我們知道，餅圖只有一個系列，也就是只能考察一個系列數據的構成情況。如果要考察多個數據系列的構成情況，就需要使用圓環圖了，今天我們就學習下用餅圖和圓環圖分析多個數據系列。

圖1左所示是一個反映銷售量和銷售額的圓環圖，內環是銷售量，外環是銷售額。這個圖表看起來并不美觀，因為中間有一塊空白，使得圖表的數據顯示不夠精練。當然，可以在圓環圖中間的空白區域內插入一個產品圖片，以修飾圖表，如圖1右所示。

圖1

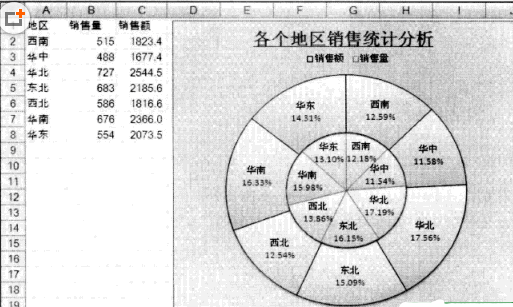

但是，對于這樣的銷售量和銷售額構成分析圖，使用餅圖和圓環圖的組合圖表，是比較好的一種解決方案，如圖2所示。在這個圖表中，中間是餅圖，表示各個地區的銷售量份額；外面是圓環圖，表示各個地區的銷售額份額。這樣的excel圖表顯得很精練，其數據信息的表達也更清楚。

圖2

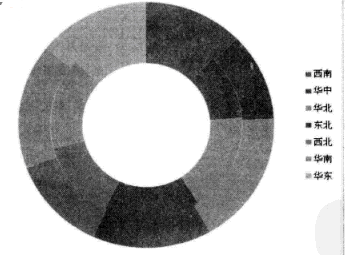

1、以數據區域繪制圓環圖，如圖3所示。

圖3

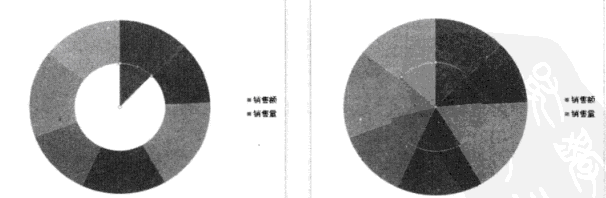

2、選擇內環的系列“銷售量”，將其圖表類型更改為餅圖，如圖4左所示，此時圖表看起來不是很清楚，下面要進行一系列的設置。

3、選擇系列“銷售量”，打開“設置數據系列格式”對話框，將其繪制在“次坐標軸”上，圖表就變?yōu)槿鐖D4右所示的情形。

圖4

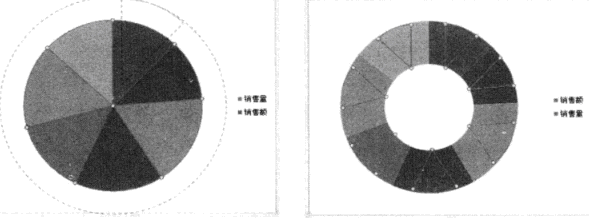

4、選擇系列“銷售量”，將其向外拖動，如圖5左所示，經過幾次拖動后，使餅圖扇區的寬度正好與系列“銷售額”圓環圖的寬度相同，如圖5右所示。

圖5

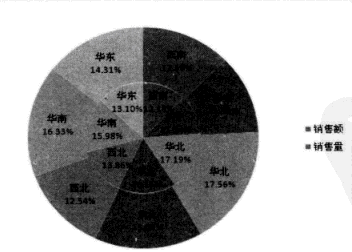

5、先選擇系列“銷售量”，再選擇該系列的各個扇區，將其一一拖放到圓環中間的空白位置，如圖6所示。

圖6

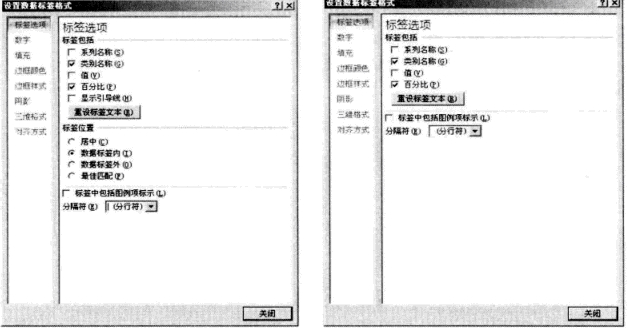

6、選擇系列“銷售量”，為其添加數據標簽，如圖7所示，注意，這里在“標簽包括”選項組中選擇“類另名稱”復選框和“百分比”復選框，在“標簽位置”選項組中選擇“數據標簽內”單選按鈕，在“分隔符”下拉列表框中選擇“（分行符）”，最后要注意把數據標簽的數字格式設置為百分比（在此對話框的“數字”分類中進行設置）。

圖7

7、選擇系列“銷售額”，為其添加數據標簽，如圖8所示，注意，這里在“標簽包括”選項組中選擇“類別名稱”復選框和“百分比”復選框，在“分隔符”下拉列表框中選擇“（分行符）”。最后要注意把數據標簽的數字格式設置為百分比。這樣，圖表就變?yōu)槿鐖D13所示的情形。

圖8

8、調整圖表區和繪圖區的大小，設置圖表區的填充顏色。

9、分別選擇系列“銷售量”和“銷售額”，設置它們的填充顏色等格式。

10、為圖表添加標題，并把圖例拖放到合適的位置。

11、根據需要修飾和完善圖表，即可得到需要的圖表。

我們利用餅圖和圓環圖分析多個數據系列，這樣得出的數據就可以經進行對比了，而且數據表達的也非常的清晰明確。
