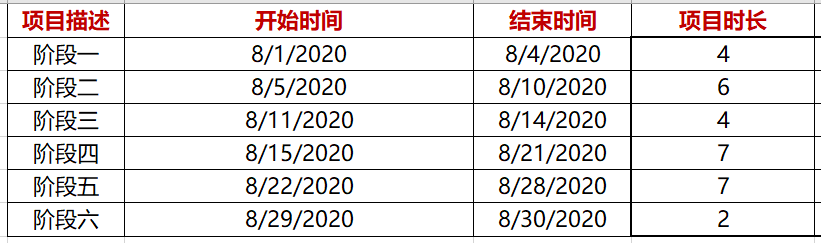

數據(源于CDA):

制作甘特圖

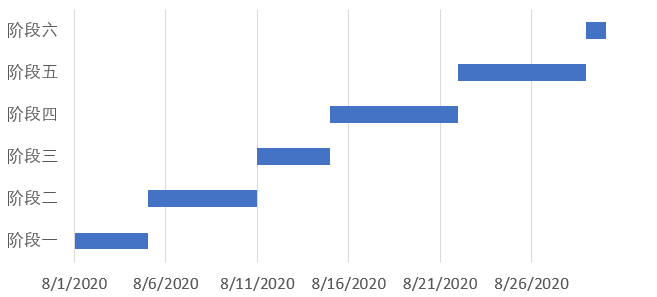

效果如下：

制作過程：

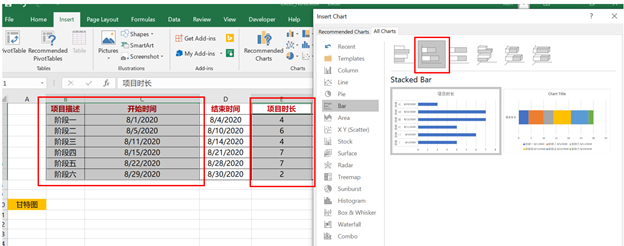

1. 按下Ctrl鍵框選數據(階段,開始日期,項目時長)

點擊插入堆積圖

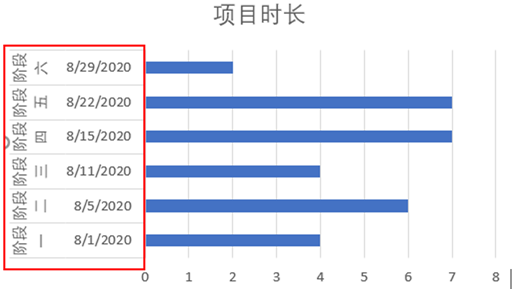

2. 得出的圖形會發現Y軸是階段和開始日期,而我們希望把開始日期放在X軸上:

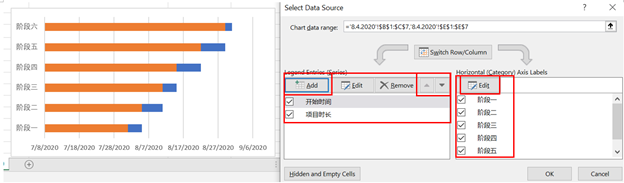

3. 選中圖標-鼠標右鍵-選擇數據-添加開始時間系列-并通過旁邊的上下箭頭把開始時間 移到項目時長的上方

然后右邊框-選擇編輯-框選項目描述, 得到下圖

4. 接下來,只要把開始時間(橙色條)調成透明,再調整X軸區間,即可完成甘特圖制作

右鍵點擊開始時間(橙色條)-進入編輯格式窗口-顏色格式-選擇無填充,無邊線

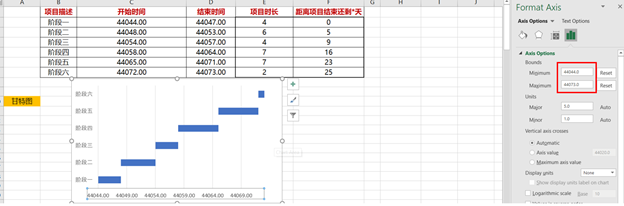

5. 右鍵點擊X軸-進入編輯格式窗口-修改軸最大最小值

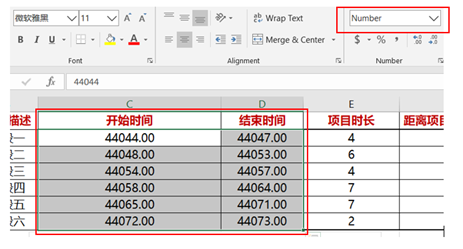

PS: 由于軸只可以填寫數字,可以提前把日期格式轉換成相對應的數字,填寫完之后再轉換回日期 如下圖

6. 制作完成
