計算圖(流, flow)

現在我們理解了Tensor的含義，是時候了解流(Flow)了。流是指一個計算圖或簡單的一個圖，圖不能形成環路，圖中的每個節點代表一個操作，如加法、減法等。每個操作都會導致新的張量形成。

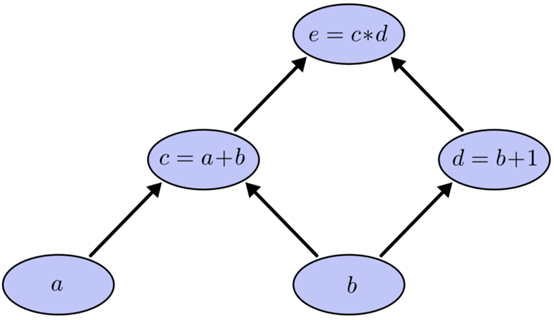

上圖展示了一個簡單的計算圖，所對應的表達式為：

e = (a+b)x(b+1)

計算圖具有以下屬性：

· 葉子頂點或起始頂點始終是張量。意即，操作永遠不會發生在圖的開頭，由此我們可以推斷圖中的每個操作都應該接受一個張量并產生一個新的張量。同樣，張量不能作為非葉子節點出現，這意味著它們應始終作為輸入提供給操作/節點。

· 計算圖總是以層次順序表達復雜的操作。通過將a + b表示為c，將b + 1表示為d，可以分層次組織上述表達式。 因此，我們可以將e寫為：

e = (c)x(d) 這里 c = a+b 且 d = b+1.

· 以反序遍歷圖形而形成子表達式，這些子表達式組合起來形成最終表達式。

· 當我們正向遍歷時，遇到的頂點總是成為下一個頂點的依賴關系，例如沒有a和b就無法獲得c，同樣的，如果不解決c和d則無法獲得e。

· 同級節點的操作彼此獨立，這是計算圖的重要屬性之一。當我們按照?qǐng)D中所示的方式構造一個圖時，很自然的是，在同一級中的節點，例如c和d，彼此獨立，這意味著沒有必要在計算d之前計算c。 因此它們可以并行執行。

計算圖的并行

上面提到的最后一個屬性當然是最重要的屬性之一。它清楚地表明，同級的節點是獨立的，這意味著在c被計算之前不需空閑，可以在計算c的同時并行計算d。Tensorflow充分利用了這個屬性。
