由Flink程序直接映射成的數據流圖是StreamGraph，也被稱為邏輯流圖，因?yàn)樗鼈儽硎镜氖怯?jì)算邏輯的高級視圖。為了執行一個流處理程序，F(xiàn)link需要將邏輯流圖轉換為物理數據流圖（也叫執行圖），詳細說明程序的執行方式。

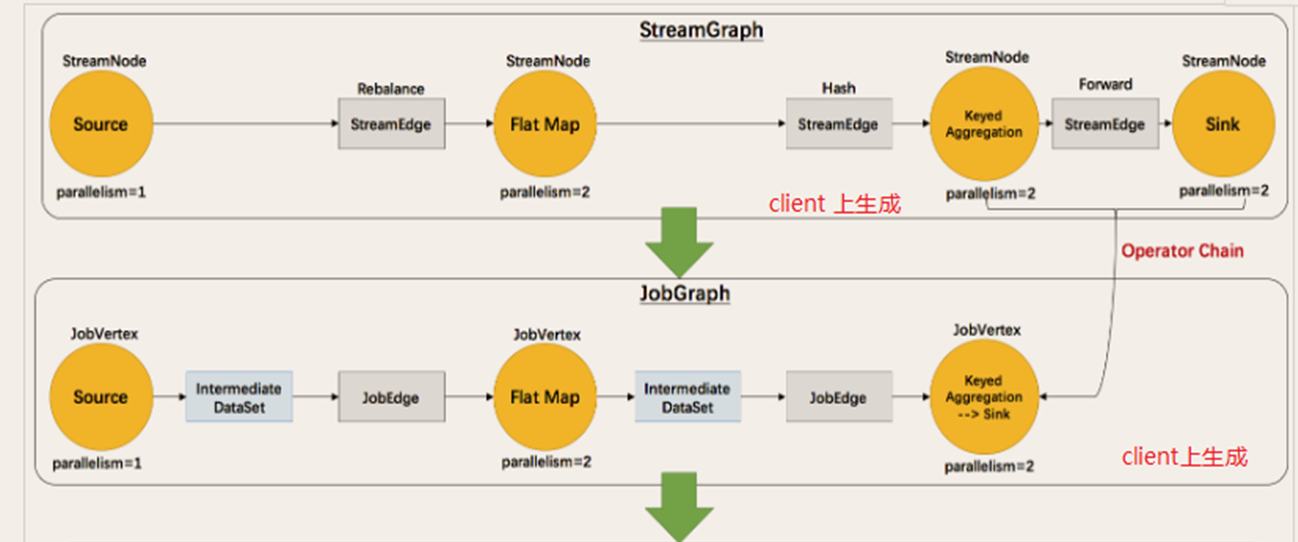

Flink 中的執行圖可以分成四層：StreamGraph -> JobGraph -> ExecutionGraph -> 物理執行圖。

StreamGraph：是根據用戶通過 Stream API 編寫的代碼生成的最初的圖。用來表示程序的拓?fù)浣Y(jié)構。

JobGraph：StreamGraph經過優化后生成了 JobGraph，提交給 JobManager 的數據結構。主要的優化為，將多個符合條件的節點 chain 在一起作為一個節點，這樣可以減少數據在節點之間流動所需要的序列化/反序列化/傳輸消耗。

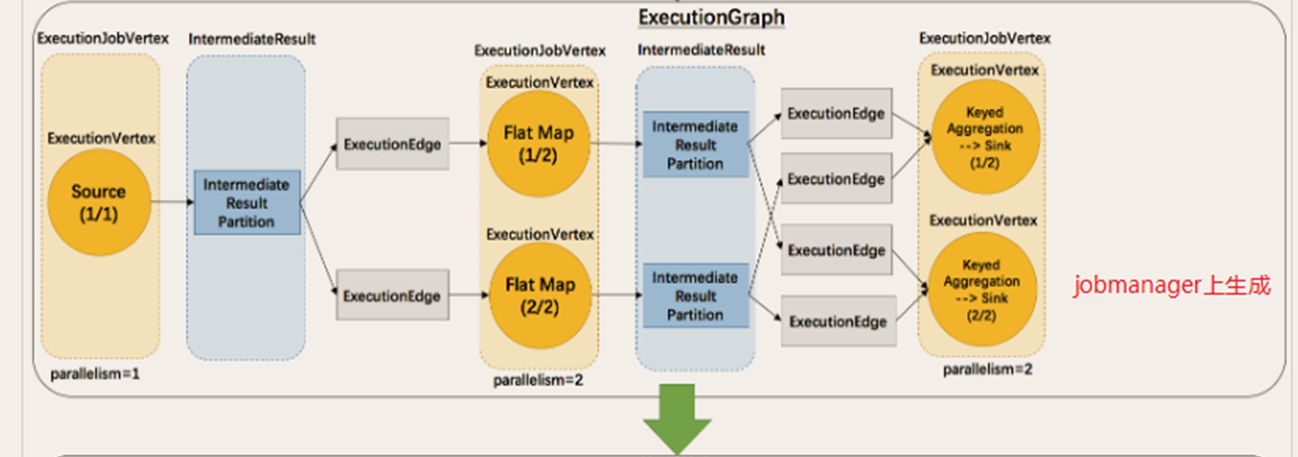

ExecutionGraph：JobManager 根據 JobGraph 生成ExecutionGraph。ExecutionGraph是JobGraph的并行化版本，是調度層最核心的數據結構。

物理執行圖：JobManager 根據 ExecutionGraph 對 Job 進行調度后，在各個TaskManager 上部署 Task 后形成的“圖”，并不是一個具體的數據結構。
