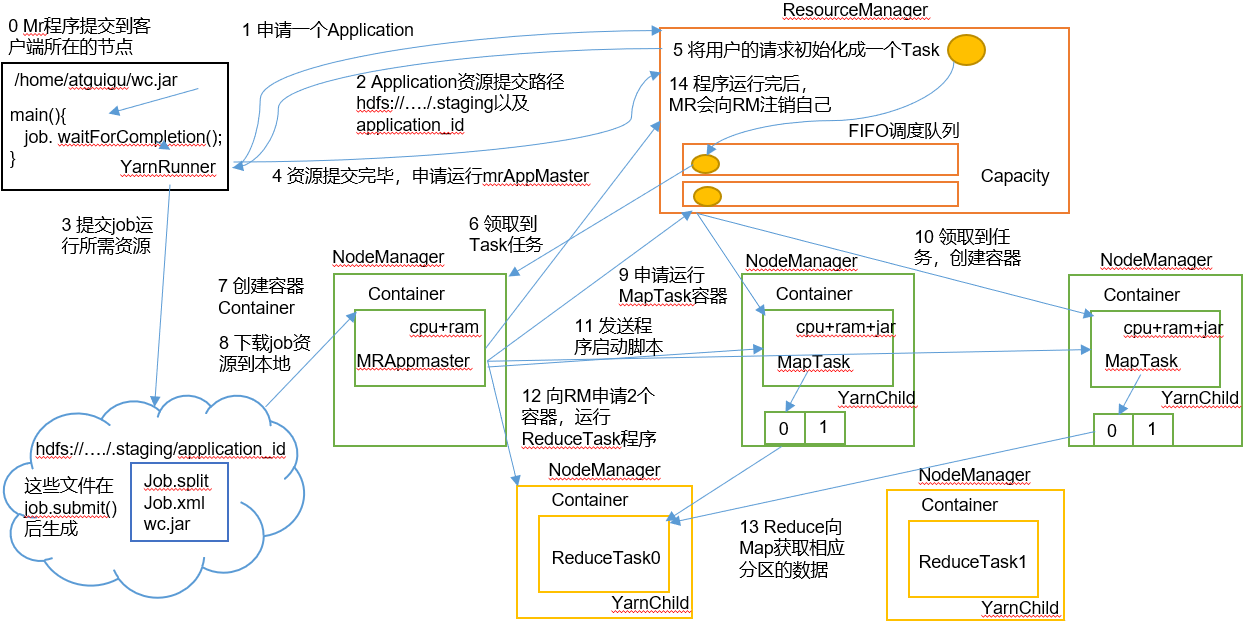

圖解Yarn工作流程如下：

MR(MapReduce)程序提交到客戶端所在的節點>>YarnRunner向RM(ResourceManager)申請一個Application>>RM返回Application資源提交路徑hdfs://…./.staging以及application_id給YarnRunner>>YarnRunner提交job運行所需資源給HDFS>>YarnRunner資源提交完畢后，向RM申請運行MRAppMaster>>RM將用戶的請求初始化成一個Task>>Yarn調度隊列讓一個NM(NodeManager)領取到task任務>>NM創建容器Container并產生MRAppmaster>>Container從HDFS上下載job資源到本地>>MRAppmaster向RM 申請運行maptask的容器>>RM將運行maptask任務分配給另外兩個NM>>另兩個NM分別領取任務并創建container>>MRAppmaster向兩個接收到任務的NM發送程序啟動腳本>>這兩個NodeManager分別啟動MapTask>>MapTask對數據分區排序>>MrAppMaster等待所有maptask運行完畢后，向RM申請container，運行ReduceTask>>ReduceTask向MapTask獲取相應分區的數據>>程序運行完畢后，MRAppmaster會向RM申請注銷自己。
